Documento BOE-A-1981-21614

Real Decreto 2169/1981, de 22 de mayo, por el que se establece la Norma Bsica de la Edificacin NBE-MV-111-1980, Placas y paneles de chapa conformada de acero para la edificacin.

TEXTO

EL REAL DECRETO MIL SEISCIENTOS CINCUENTA/MIL NOVECIENTOS SETENTA Y SIETE, DE DIEZ DE JUNIO SOBRE NORMATIVA DE LA EDIFICACION, PASA A INTEGRAR EL CONJUNTO DE NORMAS BASICAS MV DENTRO DE LA ACTUACION CORRESPONDIENTE A LAS NORMAS BASICAS DE LA EDIFICACION NBE

DADO QUE AL PUBLICARSE DICHO REAL DECRETO SE ESTABAN ELABORANDO LAS MV - CIENTO NUEVE, MV - CIENTO DIEZ Y MV - CIENTO ONCE, QUE COMPLETAN EL PROGRAMA DE NORMAS RELATIVAS A ESTRUCTURAS DE ACERO EN LA EDIFICACION SE HA CREIDO CONVENIENTE ULTIMAR ESTE PROGRAMA SIN INTRODUCIR EN EL MODIFICACIONES DE DENOMINACION NI DE FORMA, PARA MANTENER EL CONJUNTO DE TODAS ESTAS NORMAS DE ACERO CON LA COHERENCIA PRECISA Y POSTERIORMENTE , INTEGRARLAS EN SU REVISION EN UNA SOLA NORMA BASICA DE LA EDIFICACION -NBE- SOBRE ESTRUCTURAS DE ACERO

LA COMISION DE EXPERTOS QUE VIENE ELABORANDO ESTAS NORMAS DE ACERO HA LLEVADO A CABO EL ESTUDIO DE LA PROPUESTA DE NORMA BASICA DE LA EDIFICACION NBE-MV CIENTO ONCE /MIL NOVECIENTOS OCHENTA, QUE CONTEMPLA LAS CONDICIONES DE LAS PLACAS Y PANELES DE CHAPA CONFORMADA DE ACERO PARA EDIFICACION

ESTA PROPUESTA HA SIDO SOMETIDO E INFORMADA FAVORABLEMENTE POR DIVERSOS SECTORES TECNICOS E INDUSTRIALES DE LA EDIFICACION

EN CONSECUENCIA, A PROPUESTA DEL MINISTRO DE OBRAS PUBLICAS Y URBANISMO, Y PREVIA DELIBERACION DEL CONSEJO DE MINISTROS EN SU REUNION DEL DIA VEINTIDOS DE MAYO DE MIL NOVECIENTOS OCHENTA Y UNO, DISPONGO:

ARTICULO UNICO.-SE APRUEBA LA NORMA BASICA DE LA EDIFICACION NBE-MV CIENTO ONCE/MIL NOVECIENTOS OCHENTA <PLACAS Y PANELES DE CHAPA CONFORMADA DE ACERO PARA LA EDIFICACION> QUE FIGURA COMO ANEXO AL PRESENTE REAL DECRETO

DISPOSICIONES FINALES

PRIMERA.-LA CITADA NORMA BASICA DE LA EDIFICACION NBE/MV CIENTO ONCE/MIL NOVECIENTOS OCHENTA, <PLACAS Y PANELES CONFORMADOS DE ACERO PARA LA EDIFICACION>, SERA DE OBLIGATORIA OBSERVANCIA Y ENTRARA EN VIGOR TRANSCURRIDOS TRES MESES A CONTAR DEL DIA SIGUIENTE A LA PUBLICACION DE ESTE REAL DECRETO EN EL <BOLETIN OFICIAL DEL ESTADO>

SEGUNDA. -SE AUTORIZA AL MINISTERIO DE OBRAS PUBLICAS Y URBANISMO PARA DICTAR LAS DISPOSICIONES Y MEDIDAS QUE SEAN NECESARIAS PARA EL DESARROLLO DE ESTE REAL DECRETO

TERCERA.-QUEDAN DEROGADAS CUANTAS DISPOSICIONES SE OPONGAN A LO ESTABLECIDO EN EL PRESENTE REAL DECRETO

DADO EN MADRID A VEINTIDOS DE MAYO DE MIL NOVECIENTOS OCHENTA Y UNO.-JUAN CARLOS R.-EL MINISTRO DE OBRAS PUBLICAS Y URBANISMO, LUIS ORTIZ GONZALEZ

NORMA BASICA DE LA EDIFICACION NBE-MV 111-1980

PLACAS Y PANELES DE CHAPA CONFORMADA DE ACERO PARA EDIFICACION

1. ALCANCE DE LA NORMA .-LA NORMA NBE-MV-111-1980, SE APLICARA A LAS PLACAS DE CHAPA CONFORMADA DE ACERO, Y A LOS PANELES, QUE ESTAN CONSTITUIDOS POR DOS CHAPAS CONFORMADAS DE ACERO ENLAZADAS EN FABRICA O EN OBRA CON AISLANTE INTERMEDIO, EMPLEADOS EN EDIFICACION PARA LOS SIGUIENTES USOS:

CUBIERTA DE PLACA SIMPLE CUYAS PLACAS CONSTITUYEN COBERTURA AUTORRESISTENTE . EN SU INTRADOS PUEDE LLEVAR, O NO, PLACAS AISLANTES TERMICAS O ACUSTICAS

CUBIERTA DE PLACA IMPERMEABILIZADA, CUYAS PLACAS SON SOPORTE DE COBERTURA FORMADA POR PLACAS AISLANTES, LAMINAS IMPERMEABILIZANTES Y ACABADO DE GRAVILLA, BALDOSA, ETC

CUBIERTA DE PANEL, CUYOS PANELES CONSTITUYEN COBERTURA AUTORRESISTENTE

FORJADO DE PLACA AUTORRESISTENTE , CUYAS PLACAS CONSTITUYEN EL ELEMENTO RESISTENTE, PUDIENDO LLEVAR HORMIGON DE RELLENO

FORJADO DE PLACA SEMIRRESISTENTE, EN EL CUAL EL ELEMENTO RESISTENTE SE COMPONE DE LAS PLACAS, EL HORMIGON Y EVENTUALMENTE ARMADURAS

FORJADO DE PLACA PERDIDA, EN EL CUAL SE CONSIDERA RESISTENTE SOLAMENTE EL HORMIGON ARMADO COLOCADO ENCIMA, CONSTITUYENDO LAS PLACAS AL ENCONFRADO PERDIDO

FACHADA DE PLACA SIMPLE, CUYAS PLACAS CONSTITUYEN EL CERRAMIENTO, CON O SIN ELEMENTOS AISLANTES INCORPORADOS <IN-SITU>

FACHADA DE PANEL, CUYOS PANELES CONSTITUYEN EL CERRAMIENTO. LAS PLACAS Y PANELES SE FABRICAN POR CONFORMADO PROGRESIVO EN FRIO CON RODILLOS DE FORMAS VARIADAS A PARTIR DE BANDAS DE CHAPA LAMINADA EN FRIO

ANTES O DESPUES DEL CONFORMADO, LA CHAPA PUEDE SER SOMETIDA A OPERACIONES DE ACONDICIONAMIENTO DE SU SUPERFICIE: GALVANIZADO, PINTADO, RECUBRIMIENTOS PLASTICOS, ETC

2. ACERO PARA PLACAS Y PANELES .-EL ACERO DE LAS CHAPAS INCLUIDAS EN ESTA NORMA ES EL ACERO A 37B , NO ALEADO, SEGUN LA CLASIFICACION DE LA NORMA UNE 36-004-75

LA ESTRUCTURA DEL ACERO SERA HOMOGENEA, CONSEGUIDA POR UN BUEN PROCESO DE FABRICACION, Y UN CORRECTO LAMINADO Y CONFORMACION, ESTANDO EXENTA DE DEFECTOS, QUE PERJUDIQUEN A SU CORRECTO USO

PUEDE FABRICARSE POR CUALQUIERA DE LOS PROCEDIMIENTOS USUALES: CONVERSION POR SOPLADO CON OXIGENO (PROCESO LD, ETC), HORNO ELECTRICO, <MARTIN-SIEMENS>, CONVERTIDOR ACIDO O BASICO. A PETICION DEL CONSUMIDOR AL HACER EL PEDIDO, EL FABRICANTE INDICARA EL PROCEDIMIENTO EMPLEADO

LA BANDA DE ACERO EMPLEADA PARA CONFORMAR SERA LAMINADA EN FRIO, RECUBIERTA O NO

PUEDEN FABRICARSE PLACAS Y PANELES CON OTROS TIPOS DE ACERO , PERO NO SE CONSIDERAN INCLUIDOS EN ESTA NORMA

3. CARACTERISTICAS MECANICAS DEL ACERO.-LAS CARACTERISTICAS MECANICAS DEL ACERO A 37B DE LOS PANELES SON LAS INDICADAS EN LA TABLA 1:

TABLA 1

CARACTERISTICAS MECANICAS DEL ACERO

(SE OMITE TABLA 1)

SALVO ACUERDO EN CONTRARIO NO SERA OBJETO DE RECHAZO SI EN LA RESISTENCIA A TRACCION SE OBTIENEN 3 KP/MM CUADRADO DE MENOS

ESTAS CARACTERISTICAS COINCIDEN EN LO ESENCIAL CON LAS QUE INDICA LA NORMA UNE 36-080-73

3.1. ENSAYO A TRACCION.-LAS TRES PRIMERAS CARACTERISTICAS SE DETERMINARAN MEDIANTE ENSAYO DE TRACCION REALIZADO SEGUN LA NORMA UNE 7-277-73, SOBRE PROBETA CORTADA LONGITUDINALMENTE EN EL CENTRO DE LA CARA PLANA MAYOR DEL PANEL, EXCLUYENDO LA ZONA DEFORMADA POR LA CURVATURA

3.2. ENSAYO DE DOBLADO.-EL ENSAYO DE DOBLADO SE REALIZARA SEGUN LA NORMA UNE 7-292-72, EMPLEANDO COMO PROBETA UNA TIRA CORTADA LONGITUDINALMENTE DEL CENTRO DE LA CARA PLANA MAYOR DEL PANEL EXCLUYENDO LA ZONA DEFORMADA POR LA CURVATURA, DE ESPESOR E), Y ANCHURA 5E), Y REALIZANDO EL ENSAYO SOBRE MANDRIL DE DIAMETRO 2E)

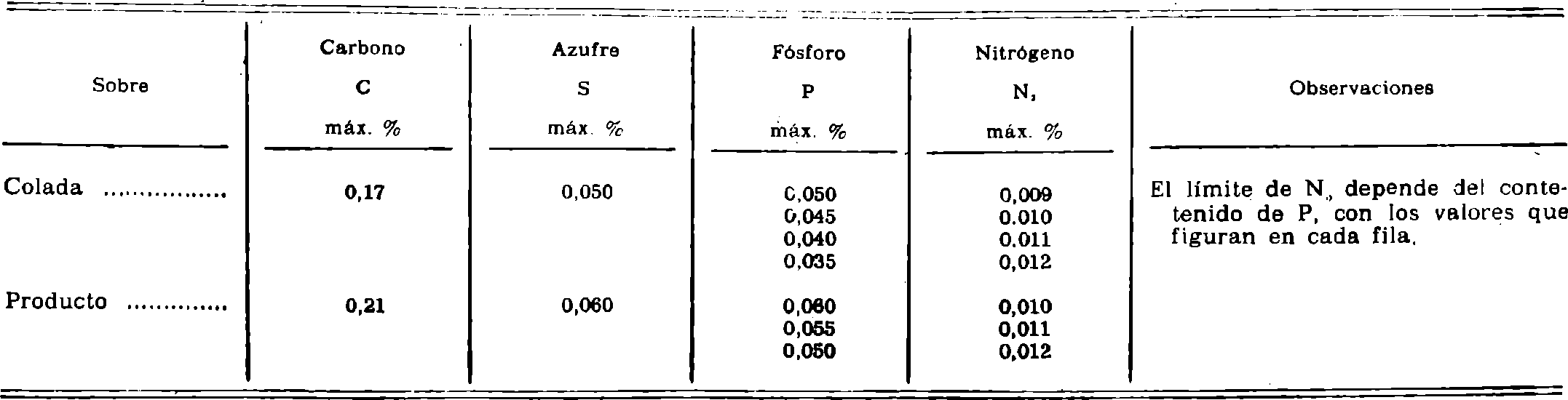

4. COMPOSICION QUIMICA.-LOS LIMITES DE COMPOSICION QUIMICA QUE GARANTIZA EL FABRICANTE PARA EL ACERO A 37B SON LOS INDICADOS EN LA TABLA 2

(TABLA 2 OMITIDA)

EN LOS ACEROS AL HORNO ELECTRICO EL LIMITE MAXIMO DE N, EN TODOS LOS CASOS ES DE 0,012 POR 100 SOBRE COLADA Y DE 0,015 POR 100 SOBRE PRODUCTO

5. SUMINISTRO DE PLACAS Y PANELES.-LAS CONDICIONES TECNICAS DE SUMINISTRO DE LAS PLACAS Y PANELES DE CHAPA CONFORMADA SERAN OBJETO DE CONVENIO ENTRE EL CONSUMIDOR Y EL FABRICANTE, AJUSTADO A LO QUE ESTABLECE ESTA NORMA Y LAS CONDICIONES GENERALES DE LA NORMA UNE 36-007-77 EN TODO LO QUE NO CONTRADIGA A LA PRESENTE

EL FABRICANTE GARANTIZA LAS CARACTERISTICAS MECANICAS Y LA COMPOSICION QUIMICA DE LA CHAPA DE LAS PLACAS Y PANELES QUE SUMINISTRA CON SU MARCA, ES DECIR, QUE CUMPLEN TODAS LAS CONDICIONES QUE SE ESPECIFICAN EN LAS TABLAS 1 Y 2, CUANDO LOS ENSAYOS SE HAN REALIZADO SEGUN LO INDICADO . SERA OBJETO DE CONVENIO EL CASO EXCEPCIONAL DE QUE EL SUMINISTRO SE REALICE CON CERTIFICADO DE ENSAYO O DE RECEPCION

LAS FABRICAS PARA OFRECER ESTA GARANTIA REALIZARAN LOS ENSAYOS QUE JUZGUEN PRECISOS Y EN LA FORMA EN QUE CREAN CONVENIENTE

LAS PLACAS Y PANELES SE SUMINISTRAN HABITUALMENTE CON LAS LONGITUDES ESPECIFICADAS EN EL PEDIDO, EN GENERAL SIN REBASAR 12 METROS CON LA TOLERANCIA INDICADA EN EL ARTICULO 8

6. ENSAYOS DE RECEPCION.-LOS ENSAYOS DE RECEPCION QUE, EN CASOS EXCEPCIONALES, EL CONSUMIDOR PUEDE REALIZAR PARA COMPROBAR EL CUMPLIMIENTO DE LA GARANTIA DEL FABRICANTE, SE REALIZARAN DIVIDIENDO LA PARTIDA EN UNIDADES DE INSPECCION

CADA UNIDAD DE INSPECCION SE COMPONDRA DE ELEMENTOS DE LA MISMA SERIE ELEGIDOS AL AZAR CUYO PESO LO FIJARA EL CONSUMIDOR, SIN QUE SEA SUPERIOR AL 3 POR 100 DEL TOTAL DEL SUMINISTRO

LAS MUESTRAS PARA PREPARACION DE LAS PROBETAS UTILIZADAS EN LOS ENSAYOS MECANICOS O PARA LOS ANALISIS QUIMICOS, SE TOMARAN DE LOS ELEMENTOS DE CADA UNIDAD DE INSPECCION, ELEGIDOS AL AZAR SEGUN LAS INDICACIONES DE LA NORMA UNE 7282

SI LOS RESULTADOS DE TODOS LOS ENSAYOS DE RECEPCION DE UNA UNIDAD DE INSPECCION CUMPLEN LO PRESCRITO , HABIENDOSE OBSERVADO EN EL CORRESPONDIENTE ENSAYO ALGUNA ANORMALIDAD NO IMPUTABLE AL MATERIAL, COMO DEFECTO EN LA MECANIZACION DE LA PROBETA , IRREGULAR FUNCIONAMIENTO DE LA MAQUINA DE ENSAYO, DEFECTUOSO MONTAJE DE LA PROBETA DE LA MAQUINA, ETC, EL ENSAYO SE ANULA Y SE VUELVE A REALIZAR CORRECTAMENTE SOBRE NUEVA PROBETA

SI ALGUN RESULTADO NO CUMPLE LO PRESCRITO, HABIENDOSE EFECTUADO EL CORRESPONDIENTE ENSAYO CORRECTAMENTE, SE REALIZARAN DOS CONTRAENSAYOS SOBRE PROBETAS TOMADAS DE DOS PANELES DISTINTOS DE LA UNIDAD DE INSPECCION QUE SE ESTA ENSAYANDO , ELEGIDAS AL AZAR. SI LOS RESULTADOS DE ESTOS CONTRA ENSAYOS CUMPLEN LO PRESCRITO, LA UNIDAD DE INSPECCION ES ACEPTABLE; EN CASO CONTRARIO ES RECHAZABLE

7. SERIES DE PLACAS Y PANELES.-LOS ELEMENTOS COMPRENDIDOS EN ESTA NORMA SE AGRUPAN EN SERIES POR LAS CARACTERISTICAS GEOMETRICAS DE LA SECCION

LAS SERIES ACTUALMENTE FABRICADAS SON LAS DE LAS PLACAS ONDULADAS Y PLACAS GRECADAS INDICADAS EN LA TABLA 3. EN ESTA TABLA 3, SE INCLUYEN TAMBIEN LAS PLACAS NERVADAS, LAS PLACAS AGRAFADAS Y LOS PANELES, AUNQUE PROPIAMENTE NO CONSTITUYEN SERIES, PORQUE ACTUALMENTE SE FABRICAN CON MUY VARIADAS FORMAS Y DIMENSIONES

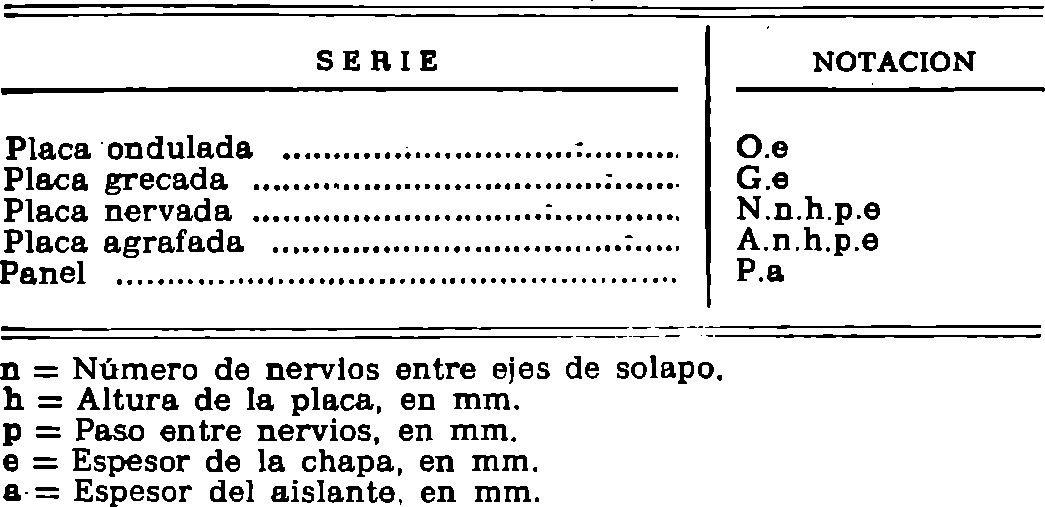

TABLA 3

SERIES DE ELEMENTOS CONFORMADOS

SERIE NOTACION

PLACA ONDULADA O.E

PLACA GRECADA G.E

PLACA NERVADA N.N.H.P.E

PLACA AGRAFADA A.N.H.P.E

PANEL P.A

N=NUMERO DE NERVIOS ENTRE EJES DE SOLAPO

H=ALTURA DE LA PLACA , EN MM

P=PASO ENTRE NERVIOS, EN MM

E=ESPESOR DE LA CHAPA, EN MM

A=ESPESOR DEL AISLANTE, EN MM

TODA PLACA O PANEL LLEVARA LAS SIGLAS DE LA FABRICA Y LA DEL ACERO A 37B MARCADAS INDELEBLEMENTE MEDIANTE PROCESO ELEGIDO POR EL FABRICANTE

EN LAS TABLAS DEL APENDICE A FIGURAN LAS PLACAS ONDULADAS Y GRECADAS QUE SE UTILIZAN ACTUALMENTE

EN LA COLUMNA DENOMINADA SUMINISTRO DE CADA TABLA SE INDICAN CON LA SIGLA P LOS PANELES CONFORMADOS QUE EN CIRCUNSTANCIAS NORMALES SE MANTIENEN EN EXISTENCIA PERMANENTE EN EL MERCADO, Y CON LA SIGLA C LOS QUE NO DEBEN EMPLEARSE EN LOS PROYECTOS SIN PREVIA CONSULTA DE SU POSIBILIDAD DE SUMINISTRO

SE CONSIDERAN INCLUIDOS EN ESTA NORMA LAS PLACAS NERVADAS, LAS PLACAS AGRAFADAS Y LOS PANELES QUE TENGAN FORMA Y DIMENSIONES FIJADOS POR SU FABRICANTE, QUE CUMPLAN LAS CARACTERISTICAS QUE EXIGE ESTA NORMA

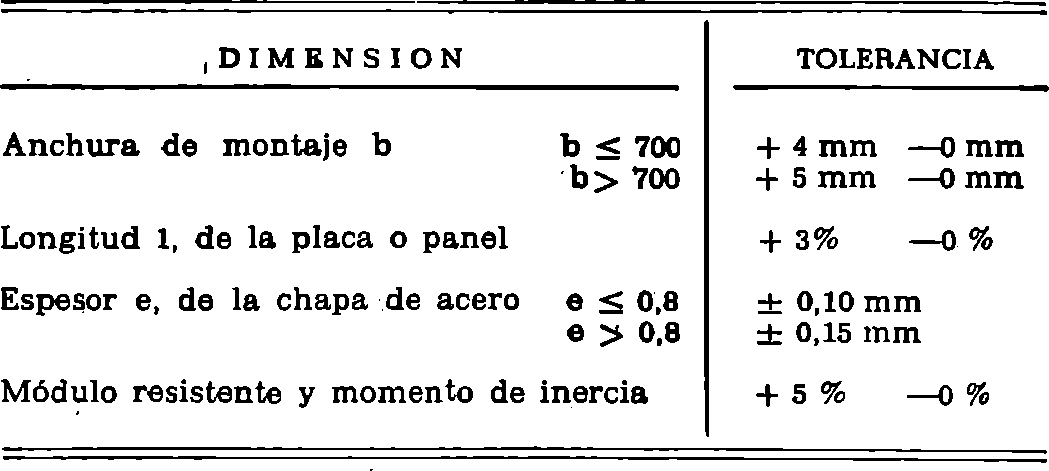

8. TOLERANCIAS EN LAS PLACAS Y PANELES.-LAS TOLERANCIAS EN LAS DIMENSIONES DE LAS PLACAS Y PANELES DE CHAPA CONFORMADA , HECHAS LAS MEDICIONES SOBRE LA PLACA O PANEL COLOCADOS SOBRE UNA MESA PLANA, SERAN LAS ESTABLECIDAS EN LA TABLA 4

(TABLA 4 OMITIDA)

APENDICE A

PLACAS Y PANELES DE CHAPA CONFORMADA ACTUALMENTE UTILIZADOS

A.0 GENERALIDADES

CON CARACTER INDICATIVO SE DESCRIBEN LAS PLACAS Y LOS PANELES DE CHAPA CONFORMADA DE ACERO QUE FABRICA LA INDUSTRIA ESPAOLA, PARA SU EMPLEO EN EDIFICACION, QUE CONSTITUYEN SERIES

NO SE PROHIBE EL EMPLEO DE LAS PLACAS Y PANELES ACTUALMENTE FABRICADOS QUE NO CONSTITUYEN SERIES, NI LOS QUE PUEDAN FABRICARSE EN EL FUTURO SI CUMPLEN LAS CONDICIONES DE LA NORMA NBE-MV 111-1980

EN LA COLUMNA <SUMINISTRO> DE LAS TABLAS, LA INDICACION P, EXISTENCIA PERMANENTE, O C, CONSULTA PREVIA, CORRESPONDE A LAS CONDICIONES DE MERCADO EN LA FECHA DE PUBLICACION DE LA NORMA, Y EVIDENTEMENTE NO PUEDE RECOGER LAS VARIACIONES QUE SE PRODUZCAN

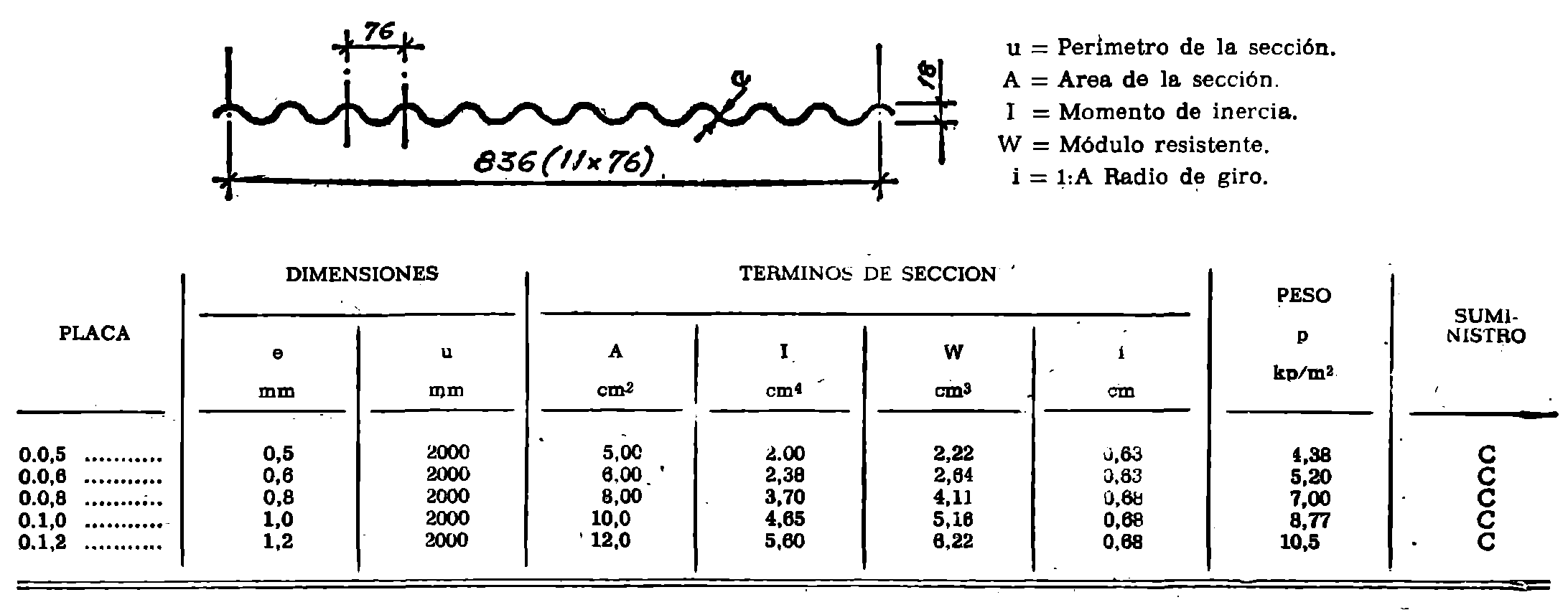

A.1. PLACA ONDULADA :

SU SECCION ESTA CONSTITUIDA POR ONDAS DE PERFIL CURVILINEO. LAS DIMENSIONES Y LOS TERMINOS DE SECCION SE DETALLAN EN LA TABLA A.1

A.2. PLACA GRECADA:

SU SECCION ESTA CONSTITUIDA POR ONDAS DE PERFIL TRAPECIAL CON BORDES REDONDEADOS. LAS DIMENSIONES Y LOS TERMINOS DE SECCION SE DETALLAN EN LA TABLA A.2

A.3. PLACA NERVADA:

SU SECCION ESTA FORMADA POR TRAPECIOS DESIGUALES CON BORDES REDONDEADOS Y A VECES CON ACANALADURAS EN LOS LADOS LARGOS. NO CONSTITUYEN SERIES POR LA VARIEDAD DE FORMAS Y DIMENSIONES CON QUE SE FABRICAN, QUE FIGURAN JUNTO CON SUS TERMINOS DE SECCION EN LOS CATALOGOS DE LOS FABRICANTES

A.4. PLACA AGRAFADA:

ES UNA PLACA NERVADA, UNO DE CUYOS BORDES TIENE UNA GRAFA, PLIEGUE QUE SE INTRODUCE EN EL BORDE LISO DE LA PLACA CONTIGUA Y SE APLASTA PARA MEJORAR LA ESTANQUIDAD. LOS DATOS DE LAS PLACAS FIGURAN EN LOS CATALOGOS DE LOS FABRICANTES

A.5. PANEL:

ES UN ELEMENTO CONSTITUIDO POR CHAPAS CONFORMADAS DE ACERO, ENLAZADAS EN FABRICA O EN OBRA, CON MATERIAL AISLANTE INTERMEDIO . LOS DATOS DE LOS PANELES FIGURAN EN LOS CATALOGOS DE LOS FABRICANTES

(CUADROS OMITIDOS)

APENDICE B

RELACION DE NORMAS PARA CONSULTA

RELACION DE LAS NORMAS UNE QUE SE HAN TENIDO EN CUENTA EN LA ELABORACION DE ESTA NORMA BASICA DE LA EDIFICACION O QUE PUEDEN CONSTITUIR DOCUMENTOS INTERESANTES PARA CONSULTA

UNE 7-277-73. ENSAYO DE TRACCION DE CHAPAS , BANDAS Y FLEJES DE ACERO DE ESPESOR COMPRENDIDO ENTRE 0,5 Y 3 MM

UNE 7.282. TOMA Y PREPARACION DE MUESTRAS Y PROBETAS DE PRODUCTOS DE ACERO LAMINADO Y FORJADO

UNE 7-292-72. ENSAYO DOBLADO SIMPLE DE PRODUCTOS DE ACERO

UNE 36-004-75. ACERO. DEFINICION Y CLASIFICACION

UNE 36-007-77. CONDICIONES TECNICAS GENERALES DE SUMINISTRO DE PRODUCTOS SIDERURGICOS

UNE 36-080-73. ACEROS NO ALEADOS DE USO GENERAL EN CONSTRUCCION. TIPOS Y GRADOS

SUMARIO

NORMA BASICA DE LA EDIFICACION NBE-MV 111-1980

1. ALCANCE DE LA NORMA

2. ACERO PARA PLACAS Y PANELES

3. CARACTERISTICAS MECANICAS DEL ACERO:

3.1. ENSAYO DE TRACCION

3.2. ENSAYO DE DOBLADO

4. COMPOSICION QUIMICA

5. SUMINISTRO DE PLACAS Y PANELES

6. ENSAYOS DE RECEPCION

7. SERIES DE PLACAS Y PANELES

8. TOLERANCIAS EN LAS PLACAS Y PANELES

APENDICE A.-PLACAS Y PANELES DE CHAPA CONFORMADA ACTUALMENTE UTILIZADOS:

A.0. GENERALIDADES

A.1. PLACA ONDULADA

A.2. PLACA GRECADA

A.3. PLACA NERVADA

A.4. PLACA AGRAFADA

A.5. PANEL

APENDICE B.-RELACION DE NORMAS PARA CONSULTA
