En aplicación de la Orden de 17 de mayo de 1974, por la que se regula la homologación de los medios de protección personal de los trabajadores, a propuesta del Servicio Social de Higiene y Seguridad del Trabajo, previo informe de la Secretaría General Técnica, oída la Inspección de Trabajo y Organismos relacionados con la materia, esta Dirección General de Trabajo acuerda:
Se acuerda, dentro del campo de aplicación de la Ordenanza General de Seguridad e Higiene en el Trabajo de 9 de marzo de 1971, la adjunta Norma Técnica Reglamentaria MT-10 sobre equipos de protección personal de vías respiratorias: Filtros químicos y mixtos contra amoníaco.
De conformidad con lo previsto en el artículo primero de la Orden de 17 de mayo de 1974, se fija el plazo de un año a partir de la vigencia de esta Norma para la iniciación de la prohibición de utilizar filtros químicos y mixtos contra amoníaco, cuyos prototipos no hayan sido homologados, y que carezcan del sello establecido en el artículo quinto de dicha Orden.
Aquellos filtros químicos y mixtos contra amoníaco que por haber sido adquiridos antes de la homologación de su prototipo carecieran del sello reglamentario no podrán ser utilizados a partir de la fecha expresada en el apartado anterior, salvo que por sus propietarios se recabare del titular del expediente de homologación correspondiente que les facilite el número de sellos necesarios para su colocación en los mismos.
En el supuesto de que se trate de filtros químicos y mixtos contra amoníaco que hayan dejado de fabricarse o importarse, podrán sus propietarios solicitar de esta Dirección General su homologación, y ésta acordará, si lo considera justificado, que se tramite la correspondiente homologación siguiendo el procedimiento ordinario.
Lo que participo a VV. SS. para su conocimiento y efectos.
Dios guarde a VV. SS.
Madrid, 28 de julio de 1975.–El Director general, Rafael de Luxán.
Sres. Jefe de la Inspección Central de Trabajo, Jefe de la Inspección General de Servicios, Secretario general del Consejo Superior de Higiene y Seguridad del Trabajo y Delegados provinciales de Trabajo.
La presente Norma determina las clases, requerimientos y métodos de ensayo para la homologación de los filtros químicos y mixtos contra amoníaco, y cuya utilización preceptúa la Ordenanza General de Seguridad e Higiene en el Trabajo de 9 de marzo de 1971.
Para su preparación se han tenido en cuenta las prestaciones propias de los mismos y su adecuada funcionalidad.
Los requisitos y procedimientos para la homologación de otros filtros químicos serán objeto, cuando los estudios técnicos previos lo permitan, de las oportunas Normas Técnicas correspondientes.
1. ALCANCE Y GENERALIDADES
1.1. Objeto.
La presente Norma tiene por objeto establecer las especificaciones mínimas que habrán de cumplir los filtros químicos y mixtos contra amoníaco, indicando los ensayos que han de superar.
1.2. Definiciones.
Adaptador facial. Pieza del protector respiratorio que está en contacto directo con la cara del usuario.
Filtro. Conjunto de elementos que retienen el agente agresivo.
Se pueden distinguir tres clases:
— Mecánico: Conjunto de elementos que retienen mecánicamente el agente agresivo.
— Químico: Conjunto formado por reactivos y catalizadores para retener o retener y transformar el agente agresivo mediante reacción química y/o física.
— Mixto: Formado por la unión de los anteriores.
Penetración. Concentración en p. p. m. en volumen del agente agresivo que no queda retenido en el. filtro al pasar dicho agente por él.
Pérdida de carga. Diferencia de presión entre la cara anterior y posterior del filtro, debida a la resistencia opuesta por éste a la inhalación.
Tubo de respiración. Manguera mediante la cual llega el aire respirable al usuario.
Vida media de un filtro químico. Tiempo que tarda un filtro en alcanzar su penetración máxima permitida en las condiciones de ensayo indicadas en la. presente Norma.
1.3. Descripción.
Se entenderá por filtro químico el conjunto formado por el portafiltro y el filtro químico propiamente dicho.
Análogamente, se denomina filtro mixto al conjunto formado por el portafiltro y el filtro mixto propiamente dicho.
1.4. Clasificación.
Los filtros químicos y mixtos contra amoníaco se clasifican por sus características intrínsecas de protección en las siguientes clases:
— Clase I.
— Clase II.
— Clase III.
— Filtros de autosalvamento.
2. CARACTERISTICAS Y REQUISITOS GENERALES Y PARTICULARES DE CADA CLASE
2.1. Hermeticidad.
No existirán fugas en las uniones del portafiltro con el adaptador facial o tubo de respiración al someterlo al ensayo descrito en el apartado 3.1.
2.2. Poder de retención de filtros mixtos.
Los filtros mixtos habrán de superar, además de los correspondientes ensayos de esta Norma, los ensayos de poder de retención indicados en la Norma Técnica MT-8 de «Filtros mecánicos».
2.3. Filtros clase I.
2.3.1. Pérdida de carga.
Las pérdidas de carga de estos filtros, antes y después de ser probados para la determinación de su vida media, no superarán al ensayarse según el apartado 3.2 los siguientes valores:
— Filtros químicos: 60 milímetros de columna de agua (571,2 Pa)
— Filtros mixtos: 65 milímetros de columna de agua (618,8 Pa).
2.3.2. Penetración.
La penetración al final de su vida media no superará el valor de 25 p. p. m. según las condiciones indicadas en el ensayo 3.3.
2.3.3. Vida media.
La vida media mínima será de doce minutos según el ensayo 3.3.
2.4. Filtros clase II.
2.4.1. Pérdida de carga.
Las pérdidas de carga de estos filtros, antes y después de ser probados para la determinación de su vida media, no superarán al ensayarse según el apartado 3.2 los siguientes valores:
— Filtros químicos: 50 milímetros de columna de agua (476 Pa).
— Filtros mixtos: 65 milímetros de columna de agua (618,8 Pa).
2.4.2. Penetración.
La penetración al final de su vida media no superará el valor de 25 p. p. m. según las condiciones indicadas en el ensayo 3.3.
2.4.3. Vida media.
La vida media mínima será de doce minutos según el ensayo 3.3.
2.5. Filtros clase 111.
2.5.1. Pérdida de cargas.
Las pérdidas de carga de estos filtros, antes y después de ser probados para la determinación de su vida media, no superarán al ensayarse según el apartado 3.2 los siguientes valores:
— Filtros químicos: 55 milímetros de columna de agua (523,6 Pa).
— Filtros mixtos: 65 milímetros de columna de agua (618,8 Pa).
2.5.2. Penetración.
La penetración al final de su vida media no superará el valor de 25 p. p. m. según las condiciones indicadas en el ensayo 3.3.
2.5.3. Vida media.
La vida media mínima será de cincuenta minutos según el ensayo 3.3.
2.6. Filtros de autosalvamento.
2.6.1. Pérdida de carga.
Las pérdidas de carga de los filtros de autosalvamento, antes y después de ser probados para la determinación de su vida media, no superarán al ensayarse según el apartado 3.2 los siguientes valores:
— Filtros químicos: 60 milímetros de columna de agua (571,2 Pa).
— Filtros mixtos: 70 milímetros de columna de agua (666,4 Pa).
2.6.2. Penetración.
La penetración al final de su vida media no superará el valor de 25 p. p. m. según las condiciones indicadas en el ensayo 3.3.
2.6.3. Vida media.
La vida media mínima será de doce minutos según el ensayo 3.3.
3. ENSAYOS
3.1. Hermeticidad.

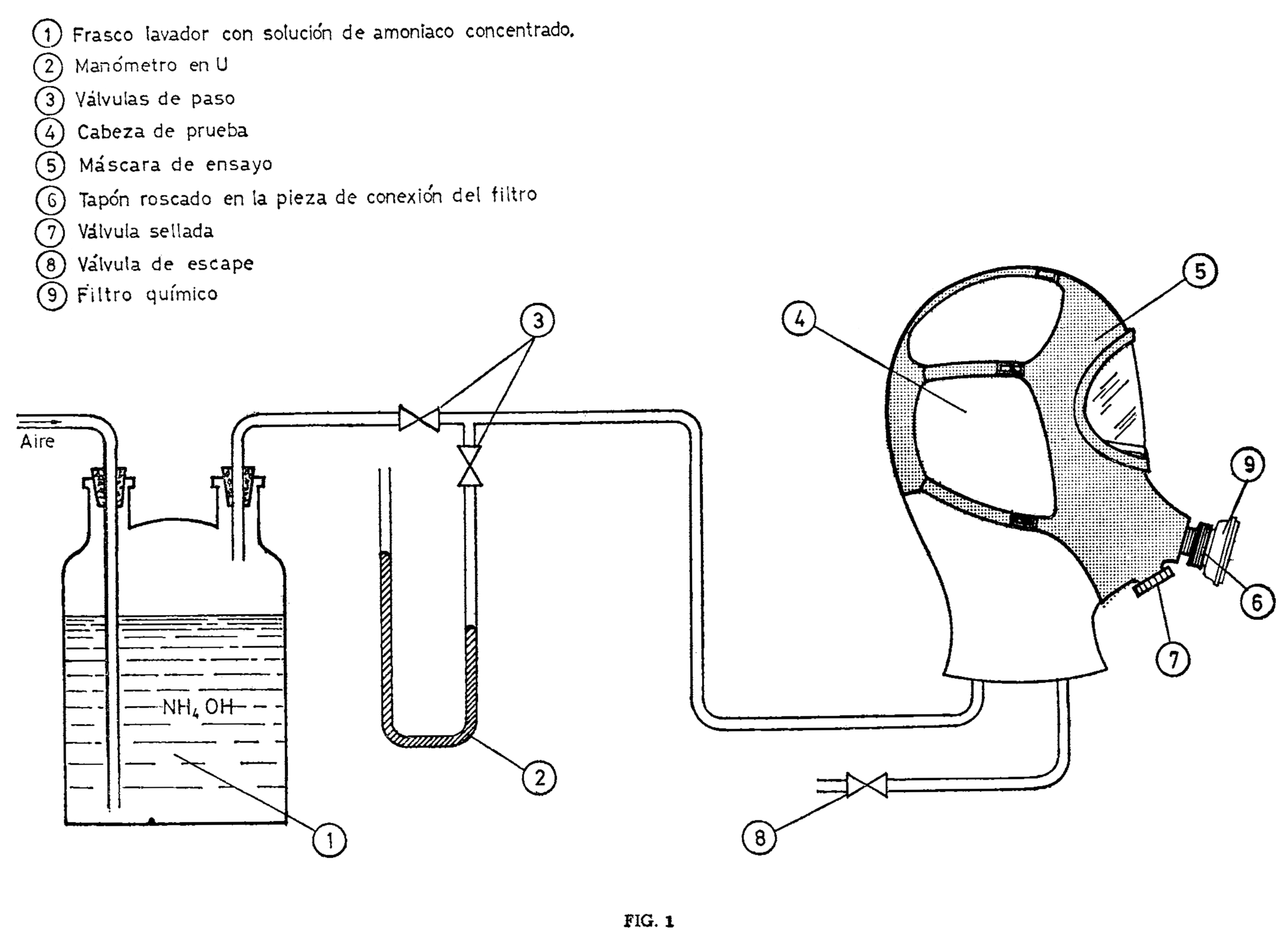

Con arreglo al montaje de la figura 4, se procederá como sigue:
Una vez selladas las válvulas y roscado el filtro o manguera a la pieza de conexión del adaptador facial, se coloca el mismo en la cabeza de prueba y se crea en su interior una presión aproximada de 120 milímetros de columna de agua (1.142,4 Pa) con aire saturado de vapores de amoníaco, ajustándose esta presión mediante la válvula de escape. A continuación se aplica a todas las uniones existentes entre el adaptador facial y el portafiltro un paño blanco humedecido con una solución de fenolftaleína al 0,2 por 100 aproximadamente. El paño se coloreará de rojo en los puntos donde existan fugas.
3.2. Pérdida de carga.

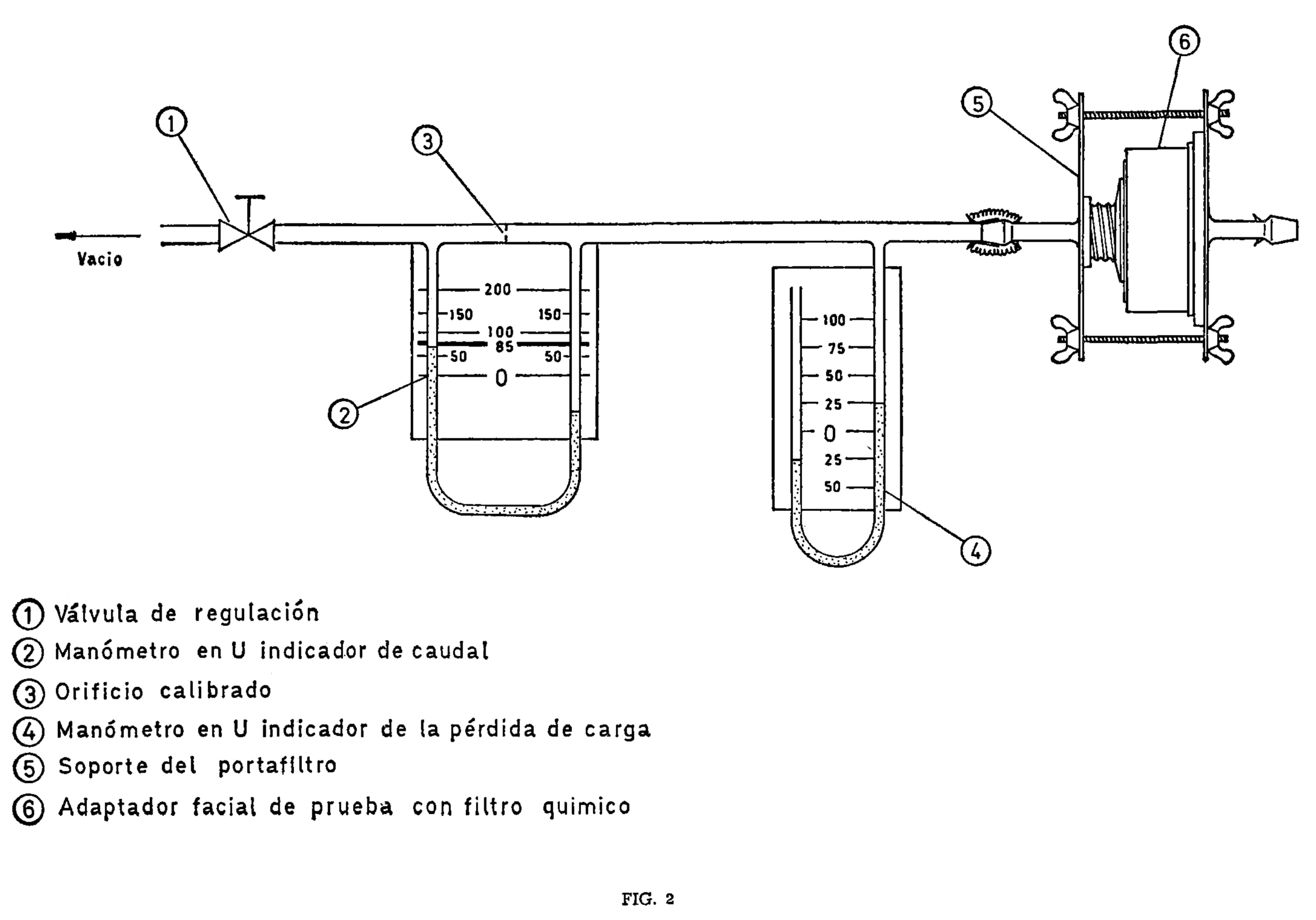

De acuerdo con el móntale indicado en la figura 2, se conecta la bomba de vacío, regulándose el caudal a 85 litros de aire por minuto. Una vez estabilizado dicho caudal, el manómetro diferencial indicará la pérdida de carga.
3.3. Determinación de la vida media de los filtros contra amoníaco.
3.3.1. Condiciones de ensayo.
— El caudal de ensayo será de 32 litros por minuto.
— Las concentraciones le ensayo para cada clase de filtro serán las siguientes:
Clase I: 20.000 p. p. m.±5 por 100.
Clase II: 5.000 p. p. m.±5 por 100.
Clase III: 1.000 p. p. m. ±5 por 100.
Filtros de autosalvamento: 5.000 p. p. m. ±5 por 100.
— La humedad relativa y temperatura de ensayo serán de 50±5 por 100 y 25 ±2,5° C., respectivamente.
3.3.2. Ejecución de la prueba.
Se hace pasar a través del filtro sometido a ensayo el caudal de aire-amoníaco con la concentración de ensayo correspondiente a cada clase de filtro.
A partir del comienzo del ensayo y a intervalos regulares de tiempo, se determinan las concentraciones de amoníaco a la salida del filtro. Con éstos datos se traza la curva representativa del ensayo en una gráfica de concentración de amoníaco-tiempo. Buscando en ordenadas el valor correspondiente a 25 p. p. m. de amoníaco, se encontrará en el eje de abcisas el valor de la vida media del filtro ensayado.
3.4. Evaluación de resultados.
Si en un ensayo determinado sobre un equipo los resultados están en el límite, y dentro del límite de error de la técnica empleada, se solicitarán nuevas muestras, de las que tres de ellas se verificarán en ese ensayo determinado, debiendo dar resultados claramente favorables para considerar apto el equipo.
4. ANEXO: FIGURAS
