Documento BOE-A-2003-14326

Real Decreto 836/2003, de 27 de junio, por el que se se aprueba una nueva Instruccin tcnica complementaria "MIE-AEM-2" del Reglamento de aparatos de elevacin y manutencin, referente a gras torre para obras u otras aplicaciones.

TEXTO

La Instruccin tcnica complementaria (ITC) MIE-AEM-2 del Reglamento de aparatos de elevacin y manutencin, aprobada por Orden de 28 de junio de 1988, contempla los requisitos constructivos exigibles a las gras torre desmontables para obra, estableciendo la obligatoriedad de aplicacin de la norma UNE 58-101-80, parte I. Asimismo, establece las condiciones aplicables a todas las gras torre, en cuanto a montaje, utilizacin e inspecciones peridicas, tanto a las comercializadas de acuerdo con la reglamentacin nacional como aquellas que posteriormente han sido fabricadas de acuerdo con el Real Decreto 1435/1992, de 27 de noviembre, modificado por el Real Decreto 56/1995, de 20 de enero, de transposicin de la Directiva 89/392/CEE del Consejo, sobre mquinas y sus sucesivas modificaciones.

Dada la experiencia adquirida desde la aplicacin de la ITC, parece aconsejable revisar ciertos aspectos contemplados en ella, por lo que se modifica la redaccin de algunos puntos, se fijan criterios para la realizacin de las inspecciones y se actualizan las referencias de las normas en ella contempladas.

Asimismo, los reales decretos de transposicin de la directiva de mquinas mencionada obligan a introducir algunas modificaciones en el articulado, con el fin de tener en cuenta la existencia de gras fabricadas y comercializadas de acuerdo con la referida directiva y que, en consecuencia, llevan el marcado CE.

Esta disposicin ha sido sometida al procedimiento de informacin en materia de normas y reglamentaciones tcnicas y de reglamentos relativos a los servicios de la sociedad de la informacin, previsto en la Directiva 98/34/CE del Parlamento Europeo y del Consejo, de 22 de junio de 1998, modificada por la Directiva 98/48/CE, de 20 julio de 1998, as como en el Real Decreto 1337/1999, de 31 de julio, que incorpora estas directivas al ordenamiento jurdico espaol, y, de acuerdo con lo dispuesto en el artculo24.1.c) de la Ley 50/1997, de 27 de noviembre, del Gobierno, al trmite de audiencia que en ella se establece, remitindose al sector afectado.

Esta disposicin se dicta al amparo de lo establecido en el artculo 149.1.13. de la Constitucin Espaola, que atribuye al Estado la competencia para determinar las bases y coordinacin de la planificacin general de la actividad econmica.

En consecuencia, se considera conveniente sustituir el contenido de la Instruccin tcnica complementaria (ITC) MIE-AEM-2 del Reglamento de aparatos de elevacin y manutencin por un nuevo texto.

En su virtud, a propuesta del Ministro de Ciencia y Tecnologa, de acuerdo con el Consejo de Estado y previa deliberacin del Consejo de Ministros en su reunin de 27 de junio de 2003,

DISPONGO:

Artculo nico. Aprobacin de la Instruccin tcnica complementaria MIE-AEM-2.

Se aprueba la Instruccin tcnica complementaria (ITC) MIE-AEM-2 del Reglamento de aparatos de elevacin y manutencin, referente a gras torre para obras u otras aplicaciones, que se inserta a continuacin.

Disposicin adicional primera. Reglamentacin aplicable.

Los usuarios de las gras torre que, con anterioridad a la entrada en vigor de este real decreto, hubieran justificado ante el rgano competente de la comunidad autnoma correspondiente el cumplimiento de los requisitos establecidos en la ITC MIE-AEM-2, aprobada por Orden de 28 de junio de 1988, podrn seguir utilizndolas siempre que cumplan los requisitos que para su instalacin y puesta en servicio se establecen en el artculo 5 de la ITC MIE-AEM-2 que acompaa a este real decreto y dispongan de la documentacin contemplada en los apartados 5 y 6 de la norma UNE 58-101-92, parte 3, y cuyos conceptos se indican a continuacin:

a) Manual del fabricante: especificaciones tcnicas, instrucciones de instalacin y montaje, utilizacin y mantenimiento, especificacin de repuestos.

b) Instrucciones del usuario: instrucciones de instalacin, instrucciones de montaje, instrucciones para el trabajo con la gra, instrucciones de revisin, instrucciones generales de seguridad.

Disposicin adicional segunda. Equipos procedentes de la Unin Europea.

Las gras torre no incluidas en la disposicin adicional primera y que hayan sido comercializadas en la Unin Europea con anterioridad al 1 de enero de 1995 sin cumplir con la Directiva 89/392/CEE del Consejo, sobre mquinas, y sus sucesivas modificaciones, podrn ser instaladas y utilizadas en el territorio nacional, si justifican el cumplimiento de los requisitos tcnicos indicados en la norma UNE-58-101-92 parte 1, mediante la certificacin de un organismo de control autorizado, y si disponen de la documentacin indicada en la disposicin adicional anterior coincidente con los apartados 5 y 6 de la norma UNE 58-101-92, parte 3.

No obstante lo expresado en el prrafo anterior, se admitir en el mercado espaol la instalacin y utilizacin de gras torre para obras u otras aplicaciones, procedentes de otros Estados miembros de la Unin Europea o fabricadas dentro del Espacio Econmico Europeo, que cumplan con sus normas o reglamentaciones nacionales, siempre que por el rgano competente de la comunidad autnoma en que se instale o comercialice por primera vez se reconozca que tienen un nivel de seguridad equivalente al que se establece en esta ITC.

A estos efectos, el procedimiento a seguir ser:

a) Certificado expedido por la autoridad competente del pas del que proviene la gra en el que se indique la conformidad de que la gra en su estado actual contina cumpliendo con la reglamentacin nacional que le era de aplicacin en el momento de su fabricacin.

b) Certificado de un organismo de control en el que se indiquen las diferencias entre los requisitos tcnicos exigidos en la norma UNE 58-101-92, parte 1, y los exigidos en la reglamentacin nacional que era de aplicacin a la gra en el momento de su fabricacin. Se especificarn las medidas de seguridad alternativas en la gra, indicando si, a la vista de dichas alternativas, consideran que tienen un nivel de seguridad equivalente al establecido en esta ITC.

c) El rgano competente de la comunidad autnoma donde se comercialice o se instale por primera vez la gra, a la vista de la documentacin indicada en los dos prrafos anteriores, certificar el cumplimiento de los requisitos de esta ITC.

Disposicin transitoria primera. Operadores de gras torre.

Los operadores de gras torre existentes en la actualidad con experiencia demostrada o que dispongan de la formacin especfica adecuada debern obtener el carn de operador de gra torre a que se refiere el anexo VI, en el plazo de tres aos desde la entrada en vigor de este real decreto. Las comunidades autnomas que tuvieran regulada la expedicin de carns en esta materia podrn establecer un plazo inferior.

La acreditacin de la experiencia estar formada documentalmente por, al menos:

a) Vida laboral del trabajador, expedida por el Instituto Nacional de la Seguridad Social.

b) Certificacin de las empresas titulares de las gras torre, con las que se ejerci la actividad.

Disposicin transitoria segunda. Gras torre en otras aplicaciones.

Las gras incluidas en esta ITC a las que no les era aplicable la Orden de 28 de junio de 1988, por estar destinadas a otras aplicaciones distintas de las obras, y que se encuentren instaladas con anterioridad a la publicacin de este real decreto, debern ser inspeccionadas por un organismo de control autorizado de acuerdo con los criterios indicados en el apartado B del anexo III, en el plazo de un ao desde la entrada en vigor de este real decreto, presentndose informe de inspeccin al rgano competente de la comunidad autnoma.

Estas gras debern cumplir las disposiciones de la ITC MIE-AEM-2 adjunta contenidas en el artculo 7 (utilizacin), artculo 8 (mantenimiento y revisiones) y artculo 10 (inspecciones extraordinarias).

Disposicin transitoria tercera. Empresas instaladoras.

Las empresas instaladoras autorizadas que no cumplan con los requisitos que se establecen en el artculo 6 de la ITC debern adaptarse en el plazo de un ao desde la entrada en vigor de este real decreto.

Disposicin derogatoria nica. Derogacin normativa.

A partir de la entrada en vigor de este real decreto, queda derogada la Instruccin tcnica complementaria MIE-AEM-2, aprobada por Orden del Ministerio de Industria y Energa, de 28 de junio de 1988, y sus modificaciones.

Disposicin final primera. Ttulo competencial.

Este real decreto se dicta al amparo de lo establecido en el artculo 149.1.13. de la Constitucin, que atribuye al Estado la competencia para determinar las bases y coordinacin de la planificacin general de la actividad econmica.

Disposicin final segunda. Facultades de desarrollo.

Se faculta al Ministro de Ciencia y Tecnologa a modificar o desarrollar los anexos de este real decreto o introducir otros nuevos, as como a actualizar peridicamente las normas contempladas en esta ITC, de acuerdo con la evolucin de la tcnica o cuando dichas normas hayan sido revisadas, anuladas o sustituidas por otras nuevas.

Disposicin final tercera. Entrada en vigor.

El presente real decreto entrar en vigor a los tres meses de su publicacin en el Boletn Oficial del Estado.

Dado en Madrid, a 27 de junio de 2003.

JUAN CARLOS R.

El Ministro de Ciencia y Tecnologa,

JOSEP PIQU I CAMPS

INSTRUCCIN TCNICA COMPLEMENTARIA MIE-AEM-2 DEL REGLAMENTO DE APARATOS DE ELEVACIN Y MANUTENCIN, REFERENTE A GRAS TORRE PARA OBRAS U OTRAS APLICACIONES
Artculo 1. Objeto.

Esta Instruccin tcnica complementaria (ITC) tiene por objeto establecer las prescripciones del Reglamento de aparatos de elevacin y manutencin, en cuanto se refiere a las condiciones de seguridad exigibles para el montaje y utilizacin de las gras torre para obras u otras aplicaciones.

Artculo 2. Definiciones.

Para la aplicacin de esta ITC se tendrn en cuenta las definiciones que figuran en las normas UNE 58-110-90, 58-104, partes 1 a 5, y en especial las siguientes:

2.1 Gra. Aparato de elevacin de funcionamiento discontinuo destinado a elevar y distribuir, en el espacio, las cargas suspendidas de un gancho o de cualquier otro accesorio de aprehensin.

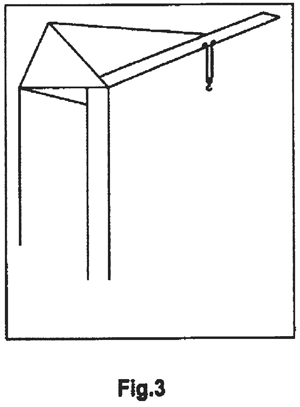

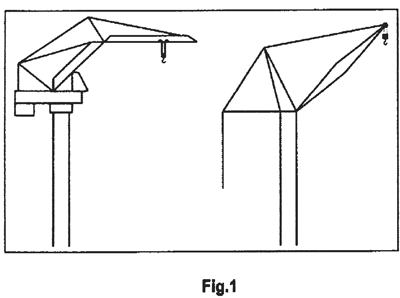

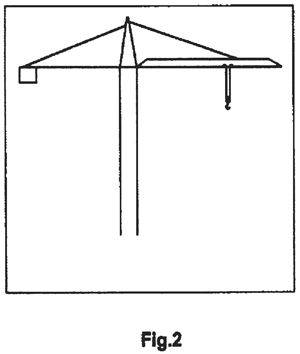

2.2 Gra pluma. Gra en la que el accesorio de aprehensin est suspendido de la pluma o de un carro que se desplaza a lo largo de ella.

En el primer caso, la distribucin de la carga se puede efectuar por variacin del ngulo de inclinacin de pluma (figura 1 del anexo I) ; en el segundo caso, la posicin de la pluma suele ser horizontal (figura 2 del anexo I), aunque puede utilizarse inclinado hasta formar un determinado ngulo (figura 3 del anexo I).

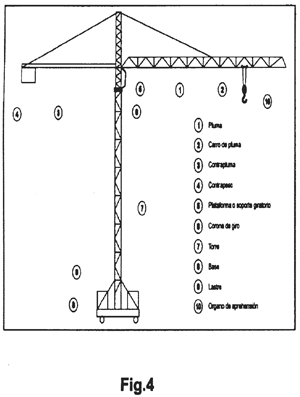

2.3 Gra torre. Gra pluma orientable en la que el soporte giratorio de la pluma se monta sobre la parte superior de una torre vertical, cuya parte inferior se une a la base de la gra (figura 4 del anexo I).

2.4 Gra torre desmontable. Gra torre, concebida para su utilizacin en las obras de construccin u otras aplicaciones, diseada para soportar frecuentes montajes y desmontajes, as como traslados entre distintos emplazamientos.

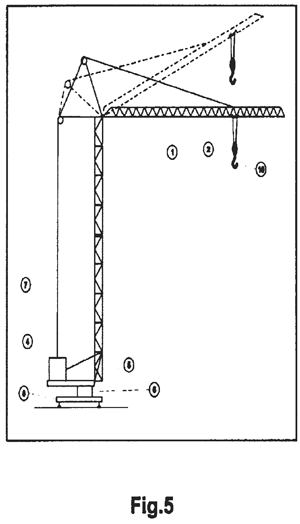

2.5 Gra torre autodesplegable. Gra pluma orientable en la que la pluma se monta sobre la parte superior de una torre vertical orientable, donde su parte inferior se une a la base de la gra a travs de un soporte giratorio y que est provista de los accesorios necesarios para permitir un rpido plegado y desplegado de la torre y pluma (figura 5 del anexo I).

2.6 Gra torre autodesplegable monobloc. Gra torre autodesplegable cuya torre est constituida por un solo bloque y que no requiere elementos estructurales adicionales para su instalacin, que puede ir provista de ruedas para facilitar su desplazamiento.

2.7 Gra torre desplazable en servicio. Es aquella cuya base est dotada de medios propios de traslacin sobre carriles u otros medios y cuya altura mxima de montaje es tal que sin ningn medio de anclaje adicional sea estable tanto en servicio como fuera de servicio para las solicitaciones a las que vaya a estar sometida (figura 6 del anexo I).

2.8 Gra torre fija (estacionaria). Gra torre cuya base no posee medios de traslacin o que poseyndolos no son utilizables en el emplazamiento, o aqullas en que la base es una fundacin o cualquier otro conjunto fijo (figura 6 del anexo I).

2.9 Gra torre trepadora. Gra torre instalada sobre la estructura de una obra en curso de construccin y que se desplaza de abajo hacia arriba por sus propios medios al ritmo y medida que la construccin progresa (figura 7 del anexo I).

2.10 Emplazamiento de la gra. Es la zona donde la gra se ha de situar y por la que, en su caso, se puede desplazar.

2.11 Condicin de servicio. Es el conjunto de disposiciones tomadas en la gra y en sus elementos y mecanismos para que, convenientemente instalada en su emplazamiento, pueda prestar su cometido.

2.12 Condicin de fuera de servicio. Es el conjunto de disposiciones tomadas en las gras y en sus elementos y mecanismos para que, convenientemente instalada en su emplazamiento, pueda permanecer estable sin realizar ningn trabajo.

2.13 Gra instalada. Es la condicin en que se encuentra la gra erigida por completo en su emplazamiento, sometida a las solicitaciones establecidas en las reglas de clculo para la condicin fuera de servicio, pero sin que sea necesario que est dispuesta para pasar a la condicin de servicio.

2.14 Puesta en servicio. Es el conjunto de comprobaciones y maniobras que deben ejecutarse en una gra instalada para que pueda pasar inmediatamente a la condicin de servicio si las circunstancias lo permiten.

2.15 Instalacin de la gra. Es el proceso material de realizar todas las operaciones necesarias para que la gra quede en la condicin de instalada, incluyendo las de ejecucin de sus fundaciones y montaje de la gra. Tambin incluye, en su caso, al conjunto de fundaciones, camino de rodadura y gra instalada.

2.16 Montaje de la gra. Es el proceso real de erigir y montar la gra sobre su emplazamiento y fundaciones, para que pueda prestar su cometido.

2.17 Fabricante. Es la persona fsica o jurdica que asume la responsabilidad de su construccin.

2.18 Importador. Es la persona fsica o jurdica que comercializa en el Estado gras torre fabricadas fuera del Espacio Econmico Europeo.

2.19 Usuario. Es la persona fsica o jurdica que utiliza la gra, en calidad de propietario o arrendatario legal, que es responsable de su utilizacin y custodia, as como de que se realice el adecuado mantenimiento.

2.20 Empresa instaladora. Es aquella que est autorizada para realizar el montaje y desmontaje de las gras torre.

2.21 Empresa conservadora. Es aquella que est autorizada para realizar operaciones de mantenimiento peridico y reparaciones en la gra, distintas de las que pueden corresponder al gruista.

2.22 Gruista u operador de gra torre. Es la persona fsica que tiene conocimientos y autorizacin para manejar y operar directamente la gra.

2.23 Obra. Es la zona localizada de trabajo donde la gra va a utilizarse en un solo emplazamiento o en varios sucesivos.

2.24 Jefe de obra. Es la persona fsica designada por el usuario como responsable de la obra en que se instale la gra.

2.25 Propietario. Es la persona fsica o jurdica que ostenta la propiedad legal de la gra, aunque pueda no usarla por s mismo.

2.26 Arrendatario. Es la persona fsica o jurdica que, mediante contrato de arrendamiento, utiliza la gra.

2.27 Organismo de control autorizado. Entidad acreditada de acuerdo con el Real Decreto 2200/1995, de 28 de diciembre, para la aplicacin de esta ITC.

2.28 Arriostramiento. Es la sujecin obligatoria de que se deber proveer a la gra cuando sta supera la altura autoestable definida por el fabricante, para las condiciones de utilizacin, con el fin de asegurar su estabilidad (figura 8 del anexo I).

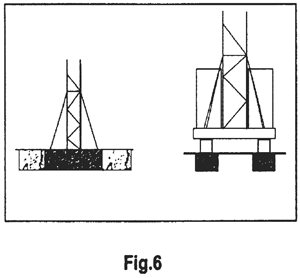

2.29 Fundacin. Es el elemento a travs del cual se transmiten al suelo las acciones de la gra de acuerdo con las reglas de clculo.

2.30 Pies, patas, anclajes, garras o zarpas de empotramiento. Elementos mecnicos o estructurales de la gra que, unidos a la torre, sirven para transmitir las solicitaciones a la fundacin.

2.31 Carga nominal. Valor de las cargas indicadas por el fabricante y expresadas en el correspondiente diagrama.

2.32 Carga mxima. Valor mximo de la masa a elevar por la gra segn los datos del fabricante.

2.33 Carga en punta. Valor mximo de la masa a elevar por la gra en su alcance mximo.

2.34 Diagrama de cargas y alcances. Correlacin de cargas y alcances para cada longitud de pluma y cada dispositivo de aprehensin expresada grficamente.

2.35 Momento nominal o par nominal. Momento mximo de la carga admitido por la gra a su altura autoestable.

2.36 Altura bajo gancho. Es la distancia vertical entre el plano de emplazamiento de la gra y el centro del gancho en su posicin ms elevada (figura 10 del anexo I).

2.37 Altura de montaje. Es la altura bajo gancho en la posicin adoptada.

2.38 Altura autoestable. Es la mayor altura bajo gancho que permite que la gra sea estable tanto en condicin de servicio como fuera de servicio, sin ningn medio adicional de anclaje, para las solicitaciones definidas en las reglas de clculos vigentes.

2.39 Altura mxima. Es la altura bajo gancho mxima de la gra que permiten las reglas de clculo y la disposicin de los mecanismos, convenientemente arriostrada.

Artculo 3. mbito de aplicacin.

Esta ITC es aplicable a todas las gras torre de ms de 15 kN.m de momento nominal, movidas mecnicamente, destinadas a la elevacin y distribucin de materiales, tanto en obras como en otras aplicaciones.

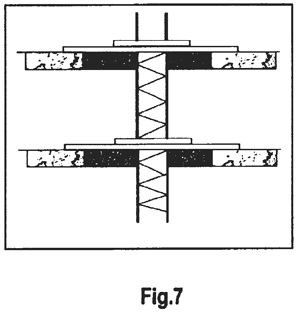

En el anexo I se incluyen las distintas configuraciones de gras torre.

Artculo 4. Fabricacin y comercializacin.

4.1 Quedan excluidas de la certificacin de tipo indicada en el artculo 4 del anexo del Real Decreto 2291/1985, de 8 de noviembre, por el que se aprueba el Reglamento de aparatos de elevacin y manutencin, las gras torre y sus componentes, objeto de esta ITC.

4.2 No obstante, los fabricantes o, en su caso, los importadores entregarn, junto con cada gra torre, la declaracin CE de conformidad prevista en el Real Decreto1435/1992, de 27 de noviembre, sobre mquinas, modificado por el Real Decreto56/1995, de 20 de enero, as como el manual del fabricante y las instrucciones del usuario de acuerdo con lo indicado en los citados reales decretos.

Las instrucciones del usuario debern ser redactadas al menos en castellano.

4.3 La responsabilidad de la construccin de la gra torre corresponde al fabricante o, en su caso, al importador.

Artculo 5. Instalacin y puesta en servicio.

5.1 Proyecto de instalacin. La instalacin de los aparatos incluidos en esta ITC requiere la presentacin de un proyecto ante el rgano competente de la comunidad autnoma, suscrito por tcnico titulado competente y visado por el colegio oficial al que pertenezca.

En el anexo II se indica el contenido mnimo del proyecto de instalacin.

Dicho proyecto se realizar de acuerdo con lo expresado en cuanto a condiciones de instalacin en la norma UNE 58-101-92, parte 2 Aparatos pesados de elevacin. Condiciones de resistencia y seguridad en las gras torre desmontables para obras. Condiciones de instalacin y utilizacin.

La referencia a la imposibilidad de contacto de cualquier parte de la gra, as como de las cargas suspendidas, contenida en el segundo prrafo del apartado 4.1 de la norma UNE 58-101-92, parte 2, se entender referida en lneas de baja tensin exclusivamente a la imposibilidad de contacto elctrico.

El plano de emplazamiento y las caractersticas del terreno sern facilitados por la direccin facultativa de la obra al tcnico que realice el proyecto.

No se exigir un nuevo proyecto tcnico cuando una misma gra se desplace dentro de la misma obra y siempre que no se modifiquen sus condiciones de montaje e instalacin ni las caractersticas del terreno, siendo necesario para la nueva instalacin la presentacin de los documentos previstos para la puesta en servicio.

En el caso de gras autodesplegables de tipo monobloc cuyo momento nominal est comprendido entre 15 kN.m y 170 kN.m, el proyecto de instalacin citado anteriormente podr ser sustituido por un certificado de instalacin emitido y firmado por el tcnico titulado competente de la empresa instaladora y visado por el colegio oficial al que pertenezca (en el anexo V se incluye el modelo de certificado de instalacin de gra autodesplegable monobloc).

5.2 Los pies de empotramiento y cualquier otro elemento estructural de la gra que se sustituya estarn fabricados por la misma empresa fabricante de la gra, y cuando alguno de estos elementos estructurales no sea fabricado por la empresa fabricante de la gra, deber certificarse su idoneidad y compatibilidad por un organismo de control autorizado. En este caso, la certificacin indicar que el proyecto de diseo, los materiales y la fabricacin de ese elemento concreto garantizan la capacidad de soportar las solicitaciones de la gra.

Para ser autorizados por el rgano competente de las comunidades autnomas donde estn establecidos, y poder fabricar los pies de empotramiento o cualquier otro elemento estructural de la gra, estos fabricantes debern contar como mnimo con los medios humanos y materiales que se indican a continuacin:

a) Disponer en plantilla de un tcnico titulado competente.

b) Disponer de soldadores y procesos de soldadura homologados por un organismo de control autorizado.

c) Instalaciones y local adecuado a la actividad que se desarrolla.

d) Seguro de responsabilidad civil, aval u otra garanta financiera suscrita con entidad debidamente autorizada, con cobertura mnima por accidente de 1.000.000 de euros.

Cada tramo de empotramiento, garras o zarpas que se fabrique se identificar con un nmero y, adems de la certificacin del organismo de control, se acompaar con el certificado de fabricacin expedido por el tcnico titulado competente de la empresa.

Igualmente, en el caso de reparaciones de cualquier elemento estructural de la gra torre, se emitir certificacin del tcnico titulado competente de la empresa.

5.3 Montaje. Las gras incluidas en esta ITC se montarn de acuerdo con lo que al respecto se indica en la norma UNE 58-101-92, parte 2 Aparatos pesados de elevacin. Condiciones de resistencia y seguridad en las gras torre desmontables para obras. Condicin de instalacin y utilizacin.

En relacin con el apartado 6.1 de dicha norma, se tendr en cuenta:

a) El montaje ser realizado por empresa instaladora autorizada o por el propio fabricante de la gra.

b) Los montadores que realicen estas operaciones dependern del tcnico competente de la empresa autorizada responsable del montaje, el cual deber planificar y responsabilizarse del trabajo que se ejecute, extendiendo al efecto los correspondientes certificados de instalacin, segn el modelo que figura en el anexo V.

5.4 Instalacin de anemmetro. El anemmetro ser exigible en las gras que vayan a instalarse en una zona donde puedan alcanzarse los vientos lmite de servicio. Deber dar un aviso intermitente a la velocidad de viento de 50 km/h y continuo a 70 km/h, parando la seal al dejar la gra fuera de servicio (en veleta).

5.5 Puesta en servicio. Para la puesta en servicio se presentar ante el rgano competente de la comunidad autnoma la siguiente documentacin:

a) Documento firmado por la empresa instaladora y por el usuario, en el que la empresa instaladora acredite que se cumplen las condiciones de instalacin de la norma UNE 58-101-92, parte 2, que se ha hecho entrega de la gra al usuario despus de comprobar en presencia de ste y del gruista el correcto funcionamiento de los dispositivos de seguridad y que se ha entregado el manual de instrucciones de utilizacin.

b) Informe de inspeccin de la gra emitido por un organismo de control autorizado en el que se acredite su correcto estado y la idoneidad de la documentacin. Para ello se realizar, antes del montaje, una inspeccin de todos los elementos de la gra y otra inspeccin una vez finalizado su montaje. Para ambas inspecciones se tendrn en cuenta los criterios indicados en el anexo III.

En el caso de gras autodesplegables del tipo monobloc cuyo momento nominal se encuentre comprendido entre 15 kN.m y 170 kN.m, solamente se realizarn las inspecciones cada dos aos, independientemente del nmero de montajes realizados en dicho perodo.

c) Certificado de instalacin emitido por el tcnico titulado competente de la empresa instaladora. En el anexo V se indican los modelos de los certificados de instalacin que deben utilizarse para gras torre desmontables y autodesplegables de tipo monobloc, con la informacin que como mnimo deben contener dichas certificaciones.

d) Declaracin CE de conformidad o, en su caso, certificacin del cumplimiento de las disposiciones adicionales primera o segunda de este real decreto.

e) Contrato de mantenimiento.

f) En su caso, certificacin de los elementos mecnicos o estructurales incorporados a la gra.

Artculo 6. Empresas instaladoras.

Para la inscripcin en el registro industrial, las empresas instaladoras debern acreditar que cumplen con los requisitos exigibles y contar con una plantilla mnima de un tcnico titulado competente, que ser el responsable tcnico y adems con tres montadores cualificados, de los cuales dos habrn de ser necesariamente mecnicos, y el tercero, elctrico.

Estas empresas tendrn cubierta su responsabilidad civil con una pliza de seguros, un aval u otra garanta financiera suscrita con entidad debidamente autorizada por una cuanta mnima de 600.000 euros, incrementndose anualmente de acuerdo con la variacin del ndice oficial de precios de consumo.

Artculo 7. Utilizacin.

Las gras sern manejadas en todo momento por un gruista que reunir las condiciones fijadas por la norma UNE 58-101-92, parte 2, y estar sometido a las obligaciones que se indican en sta.

La autorizacin de los gruistas se realizar de acuerdo con los criterios especificados en el anexo VI. El carn expedido de acuerdo con estos criterios tendr validez en todo el territorio nacional.

El gruista dispondr del manual de instrucciones de utilizacin facilitado por la empresa instaladora/conservadora, cuyo contenido se indica en el anexo IV. En todo momento deber tener accesibles las cargas de comprobacin necesarias para verificar el correcto estado de la gra (cargas nominales mxima y en punta o en la posicin ms alejada de la carga en la pluma en la obra concreta, as como las del 10 por ciento de dichos valores).

Artculo 8. Mantenimiento y revisiones.

Las gras instaladas incluidas en el mbito de aplicacin de esta ITC y sus accesorios sern revisadas peridicamente al menos cada cuatro meses, de acuerdo con los criterios establecidos en la norma UNE 58-101-92, parte 2.

El usuario deber suscribir un contrato de mantenimiento con una empresa conservadora autorizada mientras la gra permanezca instalada.

Las gras que hayan permanecido en la condicin de fuera de servicio durante un perodo de tiempo superior a tres meses debern ser revisadas antes de su nueva puesta en servicio.

Estas revisiones podrn efectuarse por el propietario o usuario de la gra, si se ha demostrado ante el rgano competente de la comunidad autnoma que cumple con las condiciones exigidas a las empresas conservadoras.

Los propietarios o usuarios de las gras cumplirn lo establecido en el artculo 13 del Reglamento de aparatos de elevacin y manutencin.

Artculo 9. Empresas conservadoras.

Las empresas conservadoras cumplirn lo establecido en los artculos 10 y 11 del Reglamento de aparatos de elevacin y manutencin.

Para su inscripcin en el registro industrial, las empresas conservadoras debern acreditar que cumplen los requisitos exigibles y contar con una plantilla suficiente para atender las instalaciones que tengan contratadas, con un mnimo de dos operarios cualificados, en la comunidad autnoma en la que desarrollen las actividades. Estas empresas dispondrn de un local con el equipamiento necesario, aunque el rgano competente de la comunidad autnoma podr dispensar, por causa justificada, del cumplimiento de estos requisitos.

Estas empresas debern cubrir su responsabilidad civil de acuerdo con lo indicado en el artculo 6 para las empresas instaladoras.

Artculo 10. Empresa instaladora-conservadora.

Para la inscripcin en el registro industrial de una empresa como instaladora y conservadora, no ser necesario suscribir ms que una sola pliza por la cuanta indicada, y el personal podr simultanear ambas funciones.

Artculo 11. Inspecciones extraordinarias.

Las gras incluidas en el mbito de aplicacin de esta ITC, cuya instalacin se mantenga en el mismo emplazamiento durante un tiempo prolongado, debern someterse a una inspeccin extraordinaria cada dos aos, contados desde la puesta en servicio.

Estas inspecciones sern realizadas por un organismo de control autorizado, y no ser necesario proceder a su desmontaje.

Artculo 12. Modificaciones esenciales en gras instaladas.

Se consideran modificaciones esenciales de la instalacin a que se refiere el artculo 18 del Reglamento de aparatos de elevacin y manutencin los que afectan a los siguientes extremos:

a) Alcance.

b) Altura de montaje.

c) Diagrama de cargas y alcances.

d) Composiciones del mstil, pluma o contrapluma.

e) Cables (tipo o dimetro).

f) Masas de lastre y de contrapeso.

g) Velocidades.

h) Elementos de seguridad.

Estas modificaciones esenciales requerirn la presentacin de la documentacin prevista en el artculo 5 para la instalacin y puesta en servicio.

No se permitirn modificaciones esenciales no previstas por el fabricante de la gra.

Figuras

Imagen: /datos/imagenes/disp/2003/170/14326_001.png

Imagen: /datos/imagenes/disp/2003/170/14326_002.png

Imagen: /datos/imagenes/disp/2003/170/14326_003.png

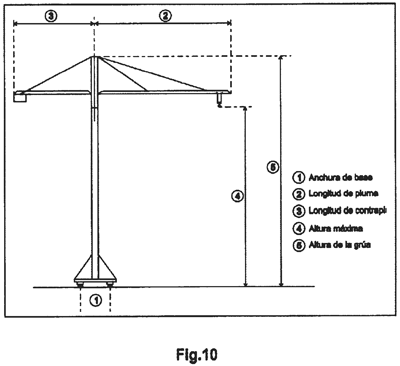

Imagen: /datos/imagenes/disp/2003/170/14326_004.png

Imagen: /datos/imagenes/disp/2003/170/14326_005.png

Imagen: /datos/imagenes/disp/2003/170/14326_006.png

Imagen: /datos/imagenes/disp/2003/170/14326_007.png

Imagen: /datos/imagenes/disp/2003/170/14326_008.png

Imagen: /datos/imagenes/disp/2003/170/14326_009.png

Imagen: /datos/imagenes/disp/2003/170/14326_010.png

ANEXO II
Proyecto de instalacin

El proyecto de instalacin deber incluir como mnimo:

1. Datos generales:

1.1 Empresa usuaria de la gra torre (usuario): nombre o razn social, NIF/CIF y domicilio a efectos de notificaciones.

1.2 Empresa propietaria de la gra torre (propietario): nombre o razn social, NIF/CIF y domicilio a efectos de notificaciones.

1.3 Empresa instaladora.

1.4 Empresa conservadora.

1.5 Obra a la que se destina la instalacin (definicin).

1.6 Situacin y emplazamiento de la obra.

1.7 Referencia del anterior montaje de la gra.

2. Identificacin y caractersticas tcnicas de la gra torre:

2.1 Identificacin de la gra torre (marca, modelo y n. de fabricacin).

2.2 Caractersticas tcnicas:

2.2.1 Longitud de pluma y alcance til (inicial y final).

2.2.2 Longitud de contrapluma y peso del contrapeso areo.

2.2.3 Altura de montaje y altura autoestable.

2.2.4 Arriostramiento, en su caso (definicin).

2.2.5 Elevacin: tipo de reenvo.

2.2.6 Velocidades de elevacin.

2.2.7 Velocidades de giro.

2.2.8 Velocidades de distribucin.

2.2.9 Velocidad de traslacin.

2.2.10 Cables: dimetro y tipo.

De elevacin.

Del carro.

2.2.11 Sistema de rodadura, en su caso (caractersticas, definicin del carril ...).

2.2.12 Diagrama de cargas y alcances.

2.2.13 Dispositivos de seguridad disponibles (descripcin de los limitadores de par de elevacin y distribucin, de carga mxima, de carrera inicial y final en distribucin o va de traslacin, de elevacin, de giro, de puesta en veleta, otros).

2.2.14 Instalacin elctrica (potencia mxima, tensin, descripcin de las protecciones elctricas y la puesta a tierra...).

2.2.15 Indicar la ubicacin del puesto de mando (botonera, mando por control remoto o cabina).

3. Clculo de la fundacin (anlisis del estado de tensiones en el terreno en el caso ms desfavorable).

4. Clculo del arriostramiento, en su caso (segn UNE 58-101-92, parte 2, apartado 6.3).

5. Presupuesto (mano de obra de montaje, medios auxiliares...).

6. Conclusiones (cumplimiento de las condiciones de instalacin de la norma UNE 58-101-92, parte 2).

7. Documentos anexos:

a) Ficha tcnica de la gra torre.

b) Documentacin acreditativa de las caractersticas del terreno (informe facilitado por la direccin facultativa de la obra) o estudio geotcnico, visados por el correspondiente colegio oficial.

8. Planos:

a) Plano de situacin de la obra (con referencias invariables; escala de aproximada 1:10.000/1:50.000 en formato A4, a ser posible).

b) Plano del emplazamiento de la gra torre dentro de la obra con indicacin expresa de los obstculos existentes en el alcance y en las proximidades).

c) Plano de la fundacin.

d) Plano del arriostramiento, en su caso.

ANEXO III
Criterios indicativos para la inspeccin de gras torre

Las inspecciones contemplarn las siguientes comprobaciones:

A. Inspeccin con la gra desmontada.

Se realizar una comprobacin de la documentacin de la instalacin y de la gra:

Proyecto de instalacin.

Manual del fabricante.

Certificado de fabricacin o Declaracin CE de conformidad.

Ficha tcnica.

Manual de instrucciones de utilizacin.

Se realizar una inspeccin ocular de todos los elementos que componen la gra a ras de suelo, para la comprobacin de que los elementos que vayan a instalar estn en correcto estado para resistir las solicitaciones propias del servicio (soldaduras, oxidaciones, grietas, holguras, desgastes, identificacin de elementos, etc.).

Los puntos en los que se debern comprobar posibles deformaciones o anomalas sern:

Estructura y elementos de unin.

Instalacin elctrica.

Protecciones de los rganos mviles, cada de objetos y contrapeso.

Mecanismos (gancho, cables, tambores, poleas).

Dispositivos de seguridad (limitadores y topes).

Indicadores para maniobras (placa fabricacin, diagrama, distancias).

De la comprobacin se emitir un informe por ambas partes (inspector y usuario o instalador) donde se anotarn todos aquellos elementos y zonas que presenten deficiencias que deban subsanarse antes del montaje.

Si no presenta deficiencias se podr realizar el montaje de la gra para realizar la inspeccin con la gra montada. Aquellas gras que a criterio del O.C.A. presenten dudas razonables sobre su seguridad, para el montaje o para su funcionamiento, debern ser rechazadas prohibindose su instalacin. El O.C.A. comunicar al propietario y al rgano competente de la comunidad autnoma los motivos del rechazo.

B. Inspeccin con la gra montada.

Para la realizacin de la inspeccin ser necesario disponer de los elementos adecuados de proteccin personal (casco, zapatos de seguridad, arns de seguridad, etc.), y de los adecuados elementos de comprobacin (dinammetro, cinta mtrica, calibre, comprobador de diferenciales, multmetro, telurmetro, etc.).

Se realizar una inspeccin de los apartados que se indican a continuacin:

1. Estabilidad

1.1 Ensayo de carga.

Esta prueba se realizar para demostrar la aptitud de la gra y verificar el funcionamiento de los mecanismos y de los frenos de la gra.

El ensayo se considerar favorable si los elementos concernientes se muestran capaces de cumplir sus funciones y si no aparecen grietas, deformaciones permanentes, cuarteado de la pintura u otro dao que afecte al funcionamiento y a la seguridad de la gra, as como que ningn acoplamiento aparezca aflojado o daado.

El ensayo se realizar separadamente para cada movimiento de la gra y para los posibles movimientos simultneos, en las posiciones que impongan la mayor carga a los mecanismos (las comprobaciones con la pluma se realizarn en las cuarto diagonales de la torre, a ser posible). Se realizarn, durante al menos una hora, arranques y paradas repetidas de cada movimiento en todo su recorrido til. Se realizarn arranques con la carga suspendida, y no debern producirse retrocesos de las cargas.

Finalizados los ensayos con las cargas nominales, se comprobar la actuacin de los limitadores de cargas.

Para la realizacin del ensayo se utilizarn las cargas disponibles en la instalacin (carga mxima, carga en punta y las del 10 por ciento de dichos valores).

El operador de la gra ser el gruista designado por el propietario o arrendatario de la gra.

Si existe cabina y se maneja desde ella, deber disponerse de medios adecuados de comunicacin bidireccional entre el inspector y el gruista.

1.2 Inmovilizacin arrastre viento.

1.3 Emplazamiento.

1.4 Proteccin contra vuelco.

1.5 Condena del mando de traslacin.

1.6 Medios adecuados de inmovilizacin.

1.7 Varios.

1.8 Otros.

2. Instalacin elctrica

2.1 Emplazamiento instalacin elctrica.

2.2 Interruptor omnipolar y diferencial de 300 mA en cuadro general de obra.

2.3 Armario elctrico de la gra.

2.4 Proteccin contra sobreintensidades.

2.5 Interruptores para circuitos auxiliares.

2.6 Estado de contactores.

2.7 Conductores y cables elctricos.

2.8 Esfuerzos mecnicos en conductores.

2.9 Proteccin de los elementos bajo tensin.

2.10 Botonera de mando.

2.11 Tensin mxima de maniobra.

2.12 Interruptor de emergencia.

2.13 Continuidad de las masas.

2.14 Cable de puesta a tierra.

2.15 Material elctrico adecuado.

2.16 Otros.

3. Cabina y medios de acceso

3.1 Localizacin de la cabina.

3.2 Impermeabilidad y resistencia del techo.

3.3 Puesta a tierra.

3.4 Barandillas, rodapis, escalas.

3.5 Elementos de sujecin personal. Pluma y contrapluma.

3.6 Materiales de cabina.

3.7 Visibilidad de la cabina.

3.8 Cristales de las cabinas.

3.9 Limpiaparabrisas de cabina.

3.10 Ventilacin de la cabina.

3.11 Calefaccin de la cabina.

3.12 Dimensiones de la cabina.

3.13 Suelos y plataformas antideslizantes.

3.14 Extintor en cabina.

3.15 Varios.

3.16 Otros.

4. Protecciones

4.1 Proteccin de los rganos mviles.

4.2 Proteccin del aparejo de poleas.

4.3 Ruedas de traslacin con guardarruedas.

4.4 Proteccin contra cada de objetos y rganos montados sobre vaco.

4.5 Sistema de fijacin del contrapeso.

4.6 Otros.

5. Mecanismos

5.1 Ganchos.

5.2 Cables.

5.3 Tambores.

5.4 Arrollamiento del cable en el tambor.

5.5 Poleas.

5.6 Freno elevacin.

5.7 Freno de orientacin.

5.8 Freno carro pluma (distribucin).

5.9 Freno de traslacin.

5.10 Freno de elevacin de pluma.

5.11 Varios.

5.12 Otros.

6. Dispositivos de seguridad

6.1 Limitador de par de elevacin.

6.2 Limitador de par de distribucin.

6.3 Limitador de carga mxima.

6.4 Limitador de recorrido de elevacin.

6.5 Limitador de alcance mximo y mnimo del carro.

6.6 Limitador de traslacin por va.

6.7 Limitador de giro.

6.8 Limitador de ngulos superior e inferior.

6.9 Limitador de gran velocidad.

6.10 Dispositivo de puesta en veleta.

6.11 Paragolpes en recorrido del carro de la pluma.

6.12 Posibilidad de instalacin de anemmetro.

6.13 Control de pesos.

6.14 Otros.

7. Indicaciones para maniobras y placas

7.1 Identificacin y utilizacin de mandos.

7.2 Placa de fabricacin.

7.3 Placa de cargas y alcances.

7.4 Placas de maniobras, utilizacin y engrase.

7.5 Placas de distancias en pluma.

7.6 al 7.9 Indicadores de cargas, alcances y par.

7.10 Otros.

8. Estructura y elementos de unin

8.1 Base y/o tramo de empotramiento.

8.2 Lastre de base.

8.3 Torre.

8.4 Pluma.

8.5 Contrapluma.

8.6 Contrapeso areo.

8.7 Torreta portatirantes.

8.8 Tirantes de pluma y contrapluma.

8.9 Carretn de traslacin.

8.10 Carro de pluma.

8.11 Plataformas o soporte giratorio.

8.12 Corona de giro y tornillos.

8.13 Tornillera y bulones.

8.14 Corrosin y pintura.

8.15 Varios.

8.16 Otros.

9. Documentacin

9.1 Manual del fabricante.

9.2 Manual de instrucciones de utilizacin.

9.3 Libro historial de la gra.

9.4 Certificado de fabricacin o Declaracin CE de conformidad.

9.5 Acreditacin del gruista.

9.6 Acreditacin del contrato de conservacin.

9.7 Otros.

10. Otros (podrn researse otros aspectos de inters)

Con independencia de las comprobaciones y criterios que se han indicado en este anexo III para la realizacin de las inspecciones de las gras torre, el grupo de trabajo especfico creado al efecto ha elaborado un manual de inspecciones en el que, de una manera ms amplia, se establecen los criterios de valoracin de dichas inspecciones. Dicho manual ser distribuido entre los sectores afectados por esta instruccin tcnica complementaria.

ANEXO IV
Manual de instrucciones de utilizacin

GRA TORRE:

MARCA:

MODELO:

TIPO:

N. FABRICACIN:

AO FABRICACIN:

FABRICANTE:

DIRECCIN:

LOCALIDAD: C. Postal:

TFNO.: FAX: e-MAIL:

(Croquis de la gra con la situacin de los dispositivos de seguridad)

1. Datos generales

PROPIETARIO:

Direccin:

Localidad: C. Postal:

Tfno.: Fax: e-mail:

USUARIO

Direccin:

Localidad: C. Postal:

Tfno.: Fax: e-mail:

OBRA:

Direccin:

Localidad:

EMPRESA CONSERVADORA:

Direccin:

Localidad: C. Postal:

Tfno.: Fax: e-mail:

2. Datos tcnicos

CARACTERSTICAS DE LA GRA

Momento mximo: kN.m

☐ Limitador de par de elevacin tarado a kg

Altura autoestable: m

☐ Limitador de par de distribucin tarado con kg a m

Altura de montaje: m

☐ Limitador de carga mxima tarado a kg

Alcance (*): m

☐ Limitador de recorrido de elevacin

Carga en punta: kg

☐ Limitador de alcance mximo y mnimo del carro

Carga mxima: kg

☐ Limitador de traslacin por la va

Cargas de pruebas: Ppunta (*): kg

☐ Limitador de giro

Pmxima: kg

☐ Limitador de ngulos superior e inferior

10 % Ppunta(*): kg

☐ Limitador de gran velocidad tarado con kg

10 % Pmxima: kg

(*) En punta o mximo en la instalacin.

Se hace entrega de este manual para ser tenido en cuenta en el manejo diario de la gra.

Fecha de entrega:

Recib:

El responsable del usuario o jefe de obra:

El gruista:

D.

D.

DNI:

DNI:

(Firma)

(Firma)

3. Obligaciones del gruista

Reconocimiento de la va (si procede).

Verificacin del aplomado de la gra.

Verificacin de lastres y contrapesos.

Verificacin de niveles de aceite y conocimiento de los puntos de engrase.

Comprobacin de los mandos en vaco.

Comprobacin de la actuacin de los dispositivos de seguridad con los pesos tarados.

Correcta puesta fuera de servicio de la gra.

Comprobacin del estado de los cables de acero y accesorios de elevacin (eslingas, cadenas, portapalets...).

Comunicar al responsable de la obra cualquier anomala observada en el funcionamiento de la gra o en las comprobaciones que efecte, as como la mala sujecin y amarre de las cargas, deteniendo o no poniendo en funcionamiento la gra hasta recibir instrucciones.

Prohibiciones

Utilizar los elementos de elevacin, para hacer tracciones oblicuas de cualquier tipo y para arrancar cargas adheridas al suelo o paredes entrelazadas, as como cualquier otra operacin extraa a las propias de manutencin de cargas.

Elevar una carga superior a las especificaciones de la gra, teniendo en cuenta las condiciones de empleo.

Transportar cargas por encima del personal.

Balancear las cargas para depositarlas en puntos a los que no llega normalmente el aparejo de elevacin.

Realizar ms de tres rotaciones completas en el mismo sentido de giro, en el caso de que el mecanismo de elevacin no gire con la pluma, con el fin de evitar cualquier torsin excesiva del cable de elevacin.

Se prohbe utilizar las gras para el transporte de personal.

La zona de trabajo de la gra, por donde han de pasar las cargas, estar sealizada, impidiendo el paso por ella a toda persona que no sea de la obra y no lleve casco de seguridad.

Dejar carga u otros objetos colgando del gancho de la gra en ausencia del gruista.

Interrupcin del trabajo

En caso de vientos fuertes, o de tormenta elctrica prxima, se interrumpir el trabajo y se tomarn las medidas prescritas por el fabricante, dejando la gra en veleta y cortando la corriente en el cuadro general de la obra.

Mantenimiento

Independientemente del mantenimiento que debe realizar la empresa conservadora, el gruista deber realizar peridicamente una serie de controles y verificaciones para el buen funcionamiento de la gra, debiendo comprobar los cables, gancho, poleas, limitadores, interruptores, cuadro elctrico, niveles de aceite, puntos de engrase, etc.

Instrucciones

Descripcin de los mandos y su manejo.

Descripcin y forma de efectuar la regulacin de los frenos.

Funcionamiento de los limitadores y dems dispositivos de seguridad.

Comprobacin de niveles y frecuencia de la reposicin o sustitucin de lubricantes.

Comprobaciones especiales de mecanismos y elementos estructurales.

Inspeccin de cables y de sus niveles de aptitud.

Par de apriete de los tornillos.

Maniobras para la puesta fuera de servicio.

Valor del desplome mximo que puede admitirse en el mstil de la gra.

Medidas de actuacin en caso de emergencia.

Medidas para evitar daos en los cables de acero.

Limpieza y conservacin de todos los elementos en especial del cuadro elctrico.

4. Recomendaciones generales

No utilizar el dispositivo de parada de emergencia para detener un desplazamiento normal.

Instalar un cercado que impida el acceso a la zona de funcionamiento a las personas no autorizadas.

Utilizar siempre el cable de seguridad cuando se deba trabajar o desplazarse sobre la pluma o contrapluma.

La velocidad mxima del viento admitida para el trabajo con esta gra ser de 72km/h, o la que indique el fabricante, si es menor.

Otras recomendaciones.

5. Verificaciones y controles

Debern realizarse verificaciones antes del inicio de la jornada de trabajo con la gra y al finalizar la jornada, anotndose las deficiencias detectadas en el parte de control adjunto, solamente el da en que se produzca la deficiencia, para que el responsable de la obra lo comunique a la empresa conservadora. Si no existe ninguna anotacin, se entender que, realizadas las verificaciones, la gra est correcta.

5.1 Verificaciones diarias.

5.1.1 Al inicio de la jornada de trabajo:

Control visual

Accionar

Estado correcto de la base de apoyo.

Desconectar la puesta en veleta.

Estado correcto de topes y rampas fin de carrera, si es gra con traslacin.

Buen funcionamiento del interruptor de puesta en marcha.

Estado correcto del aplomado de la gra.

Buen funcionamiento del botn de parada de emergencia.

No existencia de prdida de lastre de base ni de contrapeso areo.

Buen funcionamiento de los mandos en vaco y de cada mecanismo.

Correcto estado del cable de alimentacin elctrica al cuadro de la gra.

Buen funcionamiento de los frenos.

Correcto estado del cable de puesta a tierra.

Correcto estado de las conexiones a tierra de los rales, estructura y cuadro.

COMPROBACIN DE LOS LIMITADORES UTILIZANDO LAS CARGAS TARADAS

CARGA

RECORRIDO

PAR ELEVACIN (1,1 Ppunta) (*) kg

ALTURA GANCHO (1,5 m del carro)

PAR CARRO ADELANTE (dist + 10%) m kg

CARRO (0,2 m tope delante y atrs)

CARGA MXIMA (1,1 Pmx.) kg

TRASLACIN VA (0,5 m entre topes)

GRAN VELOCIDAD (1,1 p) KG

(*) En punta o mximo en la instalacin.

Nota: Si algn !imitador no funciona EST PROHIBIDO TRABAJAR HASTA QUE SE REPARE.

5.1.2 Al final de la jornada de trabajo:

Subir el gancho cerca del lmite de subida SIN CARGA.

Llevar el carro cerca de la torre.

PONER EN VELETA

Dispositivo manual

Dispositivo elctrico

Accionar palanca.

Poner en veleta.

Pulsar botn de parada en la botonera.

Pulsar el botn de parada en la botonera

Colocar las mordazas de fijacin a los carriles.

Cortar la corriente en el cuadro de la gra y en el cuadro general.

5.1.3 Parte de verificaciones diarias:

FECHA

DEFECTO OBSERVADO

REPARACIN DEFECTO

V. B. RESPONSABLE DE OBRA

FECHA

EMPRESA

5.2 Controles peridicos de gra torre.

Debern realizarse controles cada semana, quincenalmente y mensualmente, anotndose las deficiencias encontradas en el parte de control adjunto, para que el responsable de la obra lo comunique a la empresa conservadora.

PARTE DE CONTROL MENSUAL Gra marca:

Modelo :

N de fabricacin:

EMPRESA CONSTRUCTORA:

Responsable de la obra:

Firma

D.

Gruista:

Firma

D.

OPERACIN REALIZADA

MES:

SEMANAS

Nivelado va. Topes. Fines de carrera

S

Puesta a tierra. Acometida elctrica. Diferencial

S

Frenos

Q

Lastre de base y contrapesos

Q

Nivel de aceite reductores

Q

Cables. Poleas. Gancho

Q

Corona de orientacin

M

Repretado tornillos estructura

Q

Finales de carrera. Elevacin. Carro

S

Limitador de par. Elevacin. Carro adelante

S

Limitador carga mxima

S

Limitador gran velocidad

S

TIPO: S: Semanal Q: Quincenal M: Mensual/Semanas: Marcar X si est correcto.

OBSERVACIONES:

FECHA

DESCRIPCIN

ENTERADO RESPONSABLE DE LA OBRA

AVERAS:

FECHA AVISO

DESCRIPCIN

FECHA CORRECCIN

ENTERADO RESPONSABLE DE LA OBRA

NOTA: Debern incluirse en el manual de instrucciones de utilizacin todos los partes de control correspondientes mientras permanezca la gra en esta obra.

ANEXO V
Certificado de instalacin de gra torre desmontable para obras u otras aplicaciones

EXPEDIENTE :

D. .........................................................................., colegiado n. ................................., en el Colegio Oficial de Ingenieros .......................................................................................

CERTIFICA:

1. Que la instalacin cuyas caractersticas se indican a continuacin:

TITULAR

Empresa constructora:

N. R. I.:

DATOS DE LA INSTALACIN

Localidad:

Calle, n.:

Tipo de aparato:

Destino de la obra:

Momento mx.: kN.m

Carga mx. en punta: kg

Fabricante:

Altura mx. bajo gancho: m

Modelo:

Altura autoestable: m

Nmero:

Velocidad de elevacin: m/min.

Potencia: kW

PROYECTO

Autor del proyecto:

Colegio oficial de:

N. de visado y fecha:

Colegiado n.:

INSTALADOR AUTORIZADO

Nombre de la empresa:

N. autorizacin:

ha sido ejecutada de acuerdo con el proyecto presentado y bajo la direccin tcnica del que suscribe, habindose finalizado el da .............

2. Que la instalacin cumple la reglamentacin y normativa siguiente:

Reglamento de aparatos de elevacin (Real Decreto 2291/1985, de 8 de noviembre). Instruccin tcnica complementaria (ITC) MIE-AEM-2.

Norma UNE 58-101-92, parte 2.

3. Que se han realizado con resultado aceptable las comprobaciones y pruebas necesarias y/o reglamentariamente establecidas.

4. Que se disponen en la instalacin de las cargas de comprobacin (Pmax., 0,1 Pmax., Ppunta y 0,1 Ppunta o en la posicin ms alejada) y se ha entregado el manual de instrucciones de utilizacin al responsable de la obra D. .....................................................

5. Que se acompaan los siguientes documentos:

Documento de entrega de la gra firmado por la empresa instaladora y el usuario.

Informe de inspeccin del organismo de control autorizado.

Contrato de conservacin con empresa autorizada para todo el tiempo de permanencia de la gra en el emplazamiento.

Declaracin CE de conformidad o certificado de fabricacin.

Original del certificado de fabricacin del tramo de empotramiento, en su caso.

Otros:

OBSERVACIONES:

En .........................., a ...... de .......................... de ...........

(firma del tcnico titulado competente de la empresa instaladora)

Visado del colegio oficial:

CERTIFICADO DE INSTALACIN DE GRA TORRE AUTODESPLEGABLE

(Para gras tipo monobloc cuyo momento nominal sea superior a 15 kN.m y no supere los 170 kN.m)

EMPRESA USUARIA: ....................................................................................................

DIRECCIN DE LA INSTALACIN: ..............................................................................

EMPRESA INSTALADORA: ...........................................................................................

CARACTERSTICAS DE LA GRA:

MARCA

MODELO

NMERO

AO FABRICACIN

F. LT. INSPEC.

DATOS DE LA GRA

Carga mxima: kg

Altura autoestable: m

Velocidades de elevacin m/min.

Carga en punta: kg

Cables: –elevacin: mm de

Lastre: –tipo:

Alcance: m

–carro: mm de

  –peso: kg

Momento nominal: kN.m

CARACTERSTICAS ELCTRICAS

Potencia mx: kW

Pica: m longitud mm

Cable Tierra: mm2

Diferencial mA

Tensin: V

Seccin: mm2

CARACTERSTICAS TERRENO Y FUNDACIN

DISPOSITIVOS DE SEGURIDAD

Terreno: kg/cm2

 Limitador de par de elevacin y distribucin

Solera de la fundacin:

 Limitador de recorrido de elevacin

x x m

 Limitador de carga mxima

 Limitador de alcance

 Limitador de giro

 Dispositivo de puesta en veleta

D. ........................................................................................., colegiado n..................... del Colegio oficial de ................................................................ de .......................................

CERTIFICA:

1. Que la instalacin cumple con la Instruccin tcnica complementaria (ITC) MIE-AEM-2 del Reglamento de aparatos de elevacin y manutencin.

2. Que en el rea de barrido de la pluma y la carga suspendida, tendr un espacio de seguridad horizontal y vertical, segn lo establecido en la Norma UNE 58-101-92, parte 2, en especial a lneas elctricas.

3. Que se ha realizado la inspeccin reglamentaria de la gra por un organismo de control autorizado.

4. Que se disponen de las cargas de comprobacin (Pmax., 0,1 Pmax., Ppunta y 0,1 Ppunta o en la posicin ms alejada) y se ha entregado el manual de instrucciones de utilizacin al responsable de la obra D. ................................................................................

En .........................., a ...... de .......................... de ...........

Visado del colegio oficial (firma del tcnico titulado competente de la empresa instaladora).

ANEXOS:

Ficha tcnica de la gra.

Declaracin CE de conformidad o certificado de fabricacin.

Planos de situacin y de emplazamiento.

Informe de inspeccin de un O.C.A. (ltima en vigor).

Documento de entrega de la gra firmado por la empresa instaladora y el usuario.

Contrato de conservacin con empresa autorizada, para todo el tiempo de permanencia de la gra en el emplazamiento.

Otros:

ANEXO VI
Carn de gruista u operador de gra torre

1. Objeto y mbito de aplicacin.

Este anexo tiene por objeto regular los requisitos y el procedimiento para la obtencin del carn de operador de gra torre (gruista).

2. Carn de gruista u operador de gra torre.

El manejo de las gras torre a las que se refiere esta ITC requerir la posesin del carn de operador de gra torre, obtenido de acuerdo con lo sealado en este anexo.

3. Requisitos para la obtencin del carn.

La obtencin del carn requerir la concurrencia de los siguientes requisitos:

a) Ser mayor de edad.

b) Estar en posesin de un certificado de estudios primarios.

c) Superar un examen mdico sobre agudeza visual, sentido de la orientacin, equilibrio y agudeza auditiva y aptitudes psicolgicas.

d) La superacin de un curso terico-prctico impartido por una entidad acreditada por el rgano competente de la comunidad autnoma donde se realice el curso.

e) La superacin de un examen realizado por el rgano competente de la comunidad autnoma donde se ha realizado el curso indicado en el prrafo anterior.

4. Curso terico-prctico.

4.1 El curso terico-prctico a que se refiere el prrafo d) del apartado anterior tendr, como mnimo, una duracin total de 200 horas, repartidas en un mdulo terico de 50 horas y en un mdulo prctico de 150 horas, con el siguiente programa:

a) Formacin terica:

Descripcin de la gra-torre y componentes (perfiles, cables, lastres, etc.).

Definicin de gra torre desmontable. Clasificacin. Composicin estructural. Pluma.

Lastres de estabilidad. Contrapesos de equilibrios. Condiciones que deben cumplir. Masa.

Cables de acero. Manipulacin. Engrase. Inspecciones. Sustitucin.

Emplazamiento de la gra. Desniveles de base. Va. Proximidad de edificios y lneas elctricas. Instalaciones con varias gras. Zona de seguridad. Puesta a tierra.

Elementos de seguridad en gras. Limitadores. Seguridad de momento de par. Seguridad de carga mxima. Puesta en veleta.

Condiciones de estabilidad en servicio y fuera de servicio.

Arriostramientos rgidos. Arriostramientos elsticos.

Operacin y manipulacin. Obligaciones y prohibiciones. Conocimiento y caractersticas. Diagrama de cargas. Clculo de diagramas.

Mantenimiento y conservacin de la gra torre.

Regulacin y puesta en servicio.

Legislacin bsica: reglamentacin y normas UNE.

b) Formacin prctica:

Normas de manejo (maniobras permitidas y prohibidas).

Normas de seguridad en el trabajo.

Realizacin de las comprobaciones diarias y semanales de seguridad y mantenimiento.

Manejo de una gra torre.

Manejo de una gra torre autodesplegable.

4.2 Las personas que en el plazo de un ao acrediten experiencia profesional en el manejo de gra torre por la empresa en que la hubieran adquirido quedarn exceptuadas de la realizacin del mdulo prctico ordinario del curso. La experiencia profesional ser justificada mediante acreditacin de la empresa y, en dicho supuesto, debern, adems, realizar un mdulo prctico de 15 horas de duracin. No ser necesario justificar el apartado 3.b) de este anexo.

5. Entidades reconocidas para impartir cursos.

Podrn ser reconocidas como entidad acreditada para impartir el curso terico-prctico de operador de gra torre las entidades que renan los siguientes requisitos:

a) Disponer de los medios y recursos mnimos necesarios, personales y materiales (personal competente, locales, elementos de gras, motores, cables, rodamientos, perfiles, manuales de instalacin y mantenimiento, aparatos de medida elctricos y mecnicos y llaves dinamomtricas).

b) Disponer de gras tipo torre desmontables y autodesplegables, en propiedad o alquiladas, por un perodo mnimo equivalente a la duracin del curso a impartir, en correcto funcionamiento y para uso exclusivo de la entidad acreditada.

6. Expedicin y validez del carn.

6.1 El carn de gruista u operador de gra torre ser expedido por rgano competente de la comunidad autnoma, una vez acreditado por el solicitante el cumplimiento de los requisitos establecidos en el apartado 3 de este anexo.

6.2 El carn tendr una validez de cinco aos, transcurridos los cuales podr ser objeto de renovacin por iguales perodos, previa acreditacin del requisito establecido en el apartado 3.c) de este anexo.

Análisis

  • Rango: Real Decreto
  • Fecha de disposición: 27/06/2003
  • Fecha de publicación: 17/07/2003
  • Entrada en vigor, con la salvedad indicada, el 17 de octubre de 2003.
Referencias posteriores

Criterio de ordenación:

  • SE MODIFICA la ITC MIE-AEM-2,los anexos II.7.b), V, VI y SE AADEN las disposiciones adicionales 3 a 6, por Real Decreto 560/2010, de 7 de mayo (Ref. BOE-A-2010-8190).
  • CORRECCIN de errores, modificando y sustituyendo lo indicado, en BOE num. 20, de 23 de enero de 2004 (Ref. BOE-A-2004-1370).
Referencias anteriores
  • DEROGA la Instruccin aprobada por Orden de 28 de junio de1988 (Ref. BOE-A-1988-16875).
  • CITA Real Decreto 1435/1992, de 27 de noviembre (Ref. BOE-A-1992-27456).
Materias
  • Aparatos elevadores
  • Formularios administrativos
  • Maquinaria
  • Normalizacin
  • Obras
  • Reglamentaciones tcnicas
  • Trabajadores

subir

Agencia Estatal Boletín Oficial del Estado

Avda. de Manoteras, 54 - 28050 Madrid
