Documento BOE-A-1987-27146

Orden de 27 de noviembre de 1987 por la que se actualizan las instrucciones tcnicas complementarias MIERAT 13 y MIE-RAT 14 del Reglamento sobre Condiciones Tcnica y Garantas de Seguridad en Centrales Elctricas, Subestaciones y Centros de Transformacin.

TEXTO

Desde su publicacin en 1984 de las instrucciones tcnicas complementarias MIE-RAT 13 Y MIE-RAT 14 del Reglamento sobre Condiciones Tcnicas y Garantas de Seguridad en Centrales Elctricas, Subestaciones y Centros de Transformacin hasta el momento actual se han introducido algunas novedades tecnlogicas que conviene incluir y, por otra parte, la experiencia recogida en el tiempo transcurrido aconseja efectuar algunas aclaraciones e introducir ciertas modificaciones, como el estudio y consideracin de la tensin de paso en las instalaciones de puesta a tierra.

No se tiene conocimiento de accidentes en las personas a causa de esta tensin de paso y, por otra parte, estudios realizados han puesto de manifiesto que los efectos producidos por la tensin de paso aplicada son de menor peligrosidad que los ocasionados por una tensin de contacto aplicada de igual valor. Teniendo en cuenta igualmente que la mayora de los reglamentos europeos hasta ahora no han tomado en consideracin la tensin de paso, justifica se admita en el valor de la misma un margen mayor del tolerado en la anterior normativa.

En su virtud, este Ministerio ha dispuesto:

Se modifican las instrucciones tcnicas complementarias MIE-RAT 13 YMIE-RAT 14 del Reglamento sobre Condiciones Tcnicas y Garantas de Seguridad en Centrales Elctricas, Subestaciones y Centros de Transformacin, aprobadas por Orden de 6 de julio de 1984, en la forma que se indica en el anexo a la presente Orden.

Lo que comunico a V. I. para su conocimiento y efectos.

Madrid, 27 de noviembre de 1987.

CROISSIER BATISTA

Ilma. Sra. Directora general de Innovacin Industrial y Tecnologa.

ANEXO
1. Modificaciones de la Instruccin Tcnica Complementaria MIE-RAT 13

1.1 Se sustituyen los textos que se citan por los que a continuacin se indican:

1.1.1 Primer y segundo prrafos del apartado 1.1: Toda instalacin elctrica deber disponer de una proteccin o instalacin de tierra diseada en forma tal que, en cualquier punto normalmente accesible del interior o exterior de la misma donde las personas puedan circular o permanecer, stas queden sometidas como mximo a las tensiones de paso y contacto (durante cualquier defecto en la instalacin elctrica o en la red unida a ella) que resulten de la aplicacin de las frmulas que se recogen a continuacin.

La tensin mxima de contacto aplicada, en voltios, que se puede aceptar se determina en funcin del tiempo de duracin del defecto, segn la frmula siguiente:

Imagen: /datos/imagenes/disp/1987/291/27146_001.png

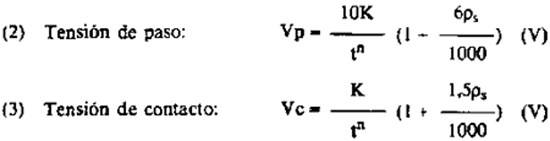

1.1.2 Sptimo y octavo prrafos del apartado 1.1: A efectos del clculo de proyecto se podrn emplear, para la estimacin de las mismas, las expresiones siguientes:

Imagen: /datos/imagenes/disp/1987/291/27146_002.png

que responden a un planteamiento simplificado del circuito, al despreciar la resistencia de la piel y del calzado, y que se han determinado suponiendo que la resistencia del cuerpo humano es de 1.000 ohmios, y asimilando cada pie a un electrodo en forma de placa de200 centmetros cuadrados de superficie, ejerciendo sobre el suelo una fuerza mnima de 250 N, lo que representa una resistencia de contacto con el suelo evaluada en funcin de la resistividad superficial Ps del terreno de 3 Ps.

1.1.3 Dcimo prrafo del apartado 1.1: Si son de prever contactos del cuerpo humano con partes metlicas no activas que puedan ponerse a distinto potencial, se aplicar la frmula (3) de la tensin de contacto haciendo Ps = 0.

1.1.4 Undcimo prrafo del apartado 1.1: El proyectista de la instalacin de tierra deber comprobar mediante el empleo de un procedimiento de clculo sancionado por la prctica que los valores de las tensiones de paso, V’p, y de contacto, V’c, que calcule para la instalacin proyectada en funcin de la geometra de la misma, de la corriente de puesta a tierra que considere y de la resistividad correspondiente al terreno, no superen en las condiciones ms desfavorables las calculadas por las frmulas (2) y (3) en ninguna zona del terreno afectada por la instalacin de tierra.

1.1.5 Punto 7 del apartado 2.1: 7. Comprobar que las tensiones de paso y contacto calculadas en los puntos 5 y 6 son inferiores a los valores mximos definidos por las ecuaciones (2) y (3).

1.1.6 Ultimo prrafo del apartado 2.1: Despus de construida la instalacin de tierra, se harn las comprobaciones y verificaciones precisas in situ, tal como se indica en el apartado 8.1 y se efectuarn los cambios necesarios que permitan alcanzar valores de tensin aplicada inferiores o iguales a los mximos admitidos.

1.1.7 Ultimo prrafo del apartado 3.1: Podrn usarse como conductores de tierra las estructuras de acero de apoyo de los elementos de la instalacin, siempre que cumplan las caractersticas generales exigidas a los conductores y a su instalacin.

1.1.8 Segundo prrafo del apartado 6.1: Salvo las excepciones sealadas en los apartados que se citan, se pondrn a tierra los siguientes elementos:

1.1.9 Primer prrafo del apartado 6.2: Se conectarn a tierra los elementos de la instalacin necesarios y entre ellos:.

1.1.10 Primer prrafo del apartado 6.3: Las puestas a tierra de proteccin y de servicio de una instalacin debern interconectarse, constituyendo una instalacin de tierra general.

1.1.11 Segundo prrafo del apartado 7.4: En los edificios de estructura metlica los elementos metlicos de la estructura debern ser conectados a tierra. En estas construcciones, los restantes elementos metlicos como puertas, ventanas, escaleras, barandillas, tapas y registros, etc., as como las armaduras en edificios de hormign armado, debern ser puestas a tierra cuando pudieran ser accesibles y ponerse en tensin por causa de defectos o averas.

1.1.12 Tercer prrafo del apartado 8.1: Se emplearn fuentes de alimentacin de potencia adecuada para simular el defecto, de forma que la corriente inyectada sea suficientemente alta, a fin de evitar que las medidas queden falseadas como consecuencia de corrientes vagabundas o parsitas circulantes por el terreno.

Consecuentemente, y a menos que se emplee un mtodo de ensayo: que elimine el efecto de dichas corrientes parsitas, por ejemplo, mtodo de inversin de la polaridad, se procurar que la intensidad inyectada sea del orden del 1 por 100 de la corriente para la cual ha sido dimensionada la instalacin y en cualquier caso no inferior a 50 A para centrales y subestaciones y 5 A para centros de transformacin.

Los clculos se harn suponiendo que existe proporcionalidad para determinar las tensiones posibles mximas.

Para instalaciones de tercera categora que respondan a configuraciones tipo, como es el caso de la mayora de los centros de transformacin, el rgano territorial competente podr admitir que se omita la realizacin de las anteriores mediciones, sustituyndolas por la correspondiente a la resistencia de puesta a tierra, si se ha establecido la correlacin, sancionada por la prctica, en situaciones anlogas, entre tensiones de paso y contacto y resistencia de puesta a tierra.

1.1.13 Apartado 8.2: Las instalaciones de tierra sern revisadas, al menos, una vez cada tres aos a fin de comprobar el estado de las mismas.

1.2 Se suprimen los siguientes prrafos:

1.2.1 Noveno prrafo (En el caso ... asflticos) del apartado 1.1.

1.2.2 Segundo prrafo (Se pueden ... puesta a tierra) del apartado 1.2.

2. Modificaciones de la Instruccin Tcnica Complementaria MIE-RAT 14

2.1 Se sustituyen los textos que se citan por los que a continuacin se indican:

2.1.1 Apartado 1:

1. Situacin de las instalaciones:

Las instalaciones elctricas de interior podrn estar situadas en:

a) Edificios destinados a alojar en su interior estas instalaciones e independientemente de cualquier local o edificio destinado a otros usos.

Estos edificios podrn tener paredes colindantes con edificios, locales o recintos destinados a almacenes, talleres, servicios, oficinas, etc., afectos al servicio de la instalacin, o a viviendas del personal de servicio, si lo hubiere. En estos casos, el local destinado a albergar la instalacin elctrica, tendr entradas para personal y equipos, independientes de las de otros locales.

b) Locales o recintos destinados a alojar en su interior estas instalaciones, situados en el interior de edificios destinados a otros usos.

2.1.2 Segundo prrafo del apartado 2.1.2: Se admitirn el empleo en tales recintos de otro tipo de puertas, siempre que puedan quedar abiertas mientras exista en el interior personal de servicio. En estos casos, debern existir en tales entradas unas protecciones que sean fcilmente franqueables desde el interior y que dificulten el acceso desde el exterior.

2.1.3 Apartado 2.2.1: Todos los lugares de paso tales como salas, pasillos, escaleras, rampas, salidas, etc., deben ser de dimensiones y trazado adecuados y correctamente sealizados y deben estar dispuestos de forma que su trnsito sea cmodo y seguro y no se vea impedido por la apertura de puertas o ventanas o por la presencia de objetos que puedan suponer riesgos o que dificulten la salida en casos de emergencia.

2.1.4 Apartado 2.2.2: En las proximidades de elementos con tensin o de mquinas en movimiento no protegidas se prohbe el uso de pavimentos deslizantes.

2.1.5 Apartado 2.2.3: Los recintos donde existan instalaciones de alta tensin dispondrn de puerta o puertas o salidas, de tal forma que su acceso sea lo ms corto y directo posible. Si las caractersticas geomtricas de dicho recinto lo hace necesario, se dispondr de ms de una puerta de salida. Para salidas de emergencia se admite el uso de barras de deslizamiento, escaleras de pates u otros sistemas similares, siempre que su instalacin sea de otro tipo fijo.

En los centros de transformacin sin personal permanente para su servicio de maniobra no ser necesario disponer de ms de una puerta de salida.

2.1.6 Apartado 3.2.1: Cuando en la instalacin de alta tensin se utilicen aparatos o transformadores que contengan aceite u otro dielctrico inflamable con capacidad superior a 50 litros se establecern tabiques de separacin entre ellos, a fin de cortar en lo posible los efectos de la propagacin de una explosin y del derrame del lquido.

2.1.7 Apartado 3.2.3: Los interruptores de aceite o de otros dielctricos inflamables, sean o no automticos, cuya maniobra se efecte localmente, estarn separados del operador por un tabique o pantalla de material incombustible (clase MO segn UNE 23-727-81) y mecnicamente resistente, con objeto de protegerlo contra los efectos de una posible proyeccin de lquido o explosin en el momento de la maniobra.

2.1.8 Segundo prrafo del apartado 3.3.1: La ventilacin podr ser forzada, en cuyo caso la disposicin de los conductos ser la ms conveniente segn el diseo de la instalacin elctrica, y dispondrn de dispositivos de parada automtica para su actuacin en caso de incendio.

2.1.9 Primer prrafo del apartado 4.1: Para la determinacin de las protecciones contra incendios a que puedan dar lugar las instalaciones elctricas de alta tensin, adems de otras disposiciones especficas en vigor, se tendr en cuenta:.

2.1.10 Segundo prrafo del apartado 4.1: Con carcter general se aplicarn:

Para los edificios contemplados en el apartado a) del punto 1. de esta instruccin, las disposiciones reguladoras de la proteccin contra el incendio en los establecimientos industriales, y para los del apartado b) las de la Norma Bsica de la Edificacin, Condiciones de Proteccin contra el Incendio en los Edificios (NBE-CPI), en lo que respecta a las caractersticas de los materiales de construccin, resistencia al fuego de las estructuras, compartimentacin, evacuacin y, en particular, sobre aquellos aspectos que no hayan sido recogidos en este Reglamento y afecten a la edificacin.

2.1.11 ltimo prrafo de a) del apartado 4.1: Cuando se utilicen dielctricos lquidos con temperaturas de combustin superiores a 300V C, se dispondr un sistema de recogida de posibles derrames, que impida su salida al exterior.

2.1.12 Incisos b.1) y b.2) del apartado 4.1:

b.1) Extintores mviles.

Se colocar como mnimo un extintor de eficacia 89 B en aquellas instalaciones en las que no sea obligatoria la disposicin de un sistema fijo, de acuerdo con los niveles que se establecen en b.2). Este extintor deber colocarse siempre que sea posible en el exterior de la instalacin para facilitar su accesibilidad y, en cualquier caso, a una distancia no superior a 15 metros de la misma.

Si existe un personal itinerante de mantenimiento con la misin de vigilancia y control de varias instalaciones que no dispongan de personal fijo, este personal itinerante deber llevar, como mnimo, en sus vehculos dos extintores de eficacia 89 B, no siendo preciso en este caso la existencia de extintores en los recintos que estn bajo su vigilancia y control.

b.2) Sistemas fijos.

En aquellas instalaciones con transformadores o aparatos cuyo dielctrico sea inflamable o combustible de punto de inflamacin inferior a 300 C con un volumen unitario superior a 600 litros o que en conjunto sobrepasen los 2.400 litros deber disponerse un sistema fijo de extincin automtico adecuado para este tipo de instalaciones, tal como de haln o CO2. Si se trata de instalaciones en edificios de pblica concurrencia con acceso desde el interior de los mismos, se reducirn estos volmenes a 400 litros y 1.600 litros, respectivamente.

Si los transformadores o aparatos utilizan un dielctrico de temperatura de inflamacin o combustin igual o superior a 300 C (aceite de silicona, aislamiento seco a base de resinas, etc.) podrn omitirse las anteriores disposiciones, pero debern instalarse de forma que el calor generado no suponga riesgo de incendio para los materiales prximos.

Las instalaciones fijas de extincin de incendios podrn estar integradas en el conjunto general de proteccin del edificio. Deber existir un plano detallado de dicho sistema, as como instruccin de funcionamiento, pruebas y mantenimiento.

En el proyecto de la instalacin se recogern los criterios y medidas adoptadas para alcanzar la seguridad contra incendios exigida.

2.1.13 Apartado 5.1.3: En las zonas de transporte de aparatos deber mantenerse una distancia, entre los elementos en tensin y el punto ms prximo del aparato en traslado, no inferior a d, con un mnimo de 40 centmetros.

2.2 Se aade un segundo prrafo en apartado 2.4: Queda prohibida la instalacin de conducciones de agua, calefaccin, vapor y de cualquier otro servicio ajeno a la instalacin elctrica en el interior del recinto de los centros de transformacin de tercera categora.

2.3 Se suprimen los apartados 3.4 y 3.5, como consecuencia, la numeracin de los siguientes queda como sigue:

– El 3.6 pasa a ser 3.4.

– El 3.6.1 pasa a ser 3.4.1.

– El 3.6.2 pasa a ser 3.4.2.

– El 3.6.3 pasa a ser 3.4.3.

– El 3.7 pasa a ser 3.5.

Análisis

  • Rango: Orden
  • Fecha de disposición: 27/11/1987
  • Fecha de publicación: 05/12/1987
Referencias posteriores

Criterio de ordenación:

  • CORRECCION de erratas en BOE nm. 54, de 3 de marzo de 1988 (Ref. BOE-A-1988-5295).
Referencias anteriores
  • MODIFICA itc Mie-Rat 13 y Mie-Rat 14 aprobadas por Orden de 6 de julio de 1984 (Ref. BOE-A-1984-17224).
Materias
  • Energa elctrica
