Documento BOE-A-1977-26161

Orden sobre homologación de paneles de señalización para vehículos que transportan materias peligrosas.

  • [Disposición derogada]
  • Publicado en:

    «BOE» núm. 260, de 31 de octubre de 1977, páginas 23950 a 23952 (3 págs.)

  • Sección:

    I. Disposiciones generales

  • Departamento:

    Ministerio de Industria y Energía

  • Referencia:

    BOE-A-1977-26161

TEXTO

POR DECRETO 1754/1976, DE 6 DE FEBRERO ("BOLETIN OFICIAL DEL ESTADO" DE 26 DE JULIO Y SIGUIENTES), SE PUBLICO EL REGLAMENTO NACIONAL PARA EL TRANSPORTE DE MERCANCIAS PELIGROSAS POR CARRETERA, EN CUYO MARGINAL 105000, CORRESPONDIENTE AL CAPITULO 1 DEL ANEJO B, SE EXIJE QUE LAS UNIDADES DE TRANSPORTE DE MATERIAS PELIGROSAS LLEVARAN DISPUESTOS, PARA SU SEÑALIZACION, UNOS PANELES RECTANGULARES QUE DEBEN CUMPLIR UNAS DETERMINADAS CARACTERISTICAS TECNICAS.

POR REAL DECRETO 2101/1976, DE 10 DE AGOSTO ("BOLETIN OFICIAL DEL ESTADO" DE 9 DE SEPTIEMBRE), SE SEÑALAN EL AMBITO DE APLICACION Y LOS PLAZOS DE PUESTA EN VIGOR DEL ANTERIOR REGLAMENTO, INDICANDOSE QUE, DURANTE EL PLAZO DE UN AÑO, A PARTIR DE SU ENTRADA EN VIGOR, LOS VEHICULOS DE TRANSPORTE DE MERCANCIAS PELIGROSAS DEBERAN LLEVAR PANELES INDICADORES QUE PODRAN SER LOS EXIGIDOS EN EL ARTICULO 64 APARTADO D) DEL CODIGO DE LA CIRCULACION, O BIEN LOS QUE EN DICHO REGLAMENTO SE ESPECIFICAN Y QUE, TRANSCURRIDO AQUEL PLAZO, UNICAMENTE PODRAN UTILIZARSE LOS QUE ESTEN DE ACUERDO CON EL CITADO REGLAMENTO.

LA COMPROBACION DEL CUMPLIMIENTO DE LAS EXIGENCIAS DEL REGLAMENTO NACIONAL, PARA EL TRANSPORTE DE MERCANCIAS PELIGROSAS POR CARRETERA, EXIGE QUE LA ADMINISTRACION DICTE LAS NORMAS ADECUADAS PARA LA HOMOLOGACION DE DICHOS PANELES.

EN CONSECUENCIA, ESTE MINISTERIO HA TENIDO A BIEN DISPONER:

PRIMERO.- LOS FABRICANTES DE PANELES DE SEÑALIZACION DE VEHICULOS DEDICADOS AL TRANSPORTE DE MATERIAS PELIGROSAS, DEBIDAMENTE INSCRITOS EN LAS DELEGACIONES PROVINCIALES DEL MINISTERIO DE INDUSTRIA Y ENERGIA, QUE DESEEN HOMOLOGAR LOS TIPOS DE PANELES POR ELLOS FABRICADOS, DEBERAN SOLICITARLO EN LA DELEGACION DE ESTE MINISTERIO EN LA PROVINCIA DONDE TENGAN ESTABLECIDA SU FABRICA APORTANDO POR TRIPLICADO LA SIGUIENTE DOCUMENTACION:

A) SOLICITUD DE HOMOLOGACION DEL TIPO DE PANEL.

B) MEMORIA DESCRIPTIVA DEL PANEL EN LA QUE SE INDICARAN LAS CARACTERISTICAS MINIMAS ESPECIFICAS EN EL ANEXO 1 A LA PRESENTE ORDEN.

C) FICHA TECNICA DEL MODELO EN FORMATO UNE A4.

D) CERTIFICADO DE LOS ENSAYOS REALIZADOS, DE ACUERDO CON EL ANEXO 2 EMITIDO POR LABORATORIO OFICIAL.

SEGUNDO.- LA DELEGACION PROVINCIAL DEL MINITERIO DE INDUSTRIA Y ENERGIA CORRESPONDIENTE REMITIRA UN EJEMPLAR DEL EXPEDIENTE CON SU INFORME, A LA DIRECCION GENERAL DE INDUSTRIAS SIDEROMETALURGICAS Y NAVALES, QUE EXTENDERA, SI PROCEDE, EL CORRESPONDIENTE CERTIFICADO DE HOMOLOGACION.

TERCERO.- A CADA TIPO DE PANEL HOMOLOGADO CORRESPONDERA UNA CONTRASEÑA DE HOMOLOGACION FORMADA POR LAS LETRAS PMP SEGUIDA DE UN NUMERO CORRELATIVO QUE COMENZARA EN EL 001.

CUARTO.- LA CONTRASEÑA DE HOMOLOGACION QUE DEBERA SER LEGIBLE E INDELEBLE SERA TROQUELADA EN TODAS LAS PLACAS DE SERIE. EL TAMAÑO DE LOS SIMBOLOS Y SU DISPOSICION SE INDICAN EN EL ANEXO 3 A LA PRESENTE ORDEN.

QUINTO.- COMO PROTOTIPO DE LA PLACA HOMOLOGADA, LA DELEGACION PROVINCIAL DEL MINISTERIO DE INDUSTRIA Y ENERGIA PRECINTARA UNA DE LAS UNIDADES PRESENTADAS PARA ENSAYO, QUE QUEDARA DEPOSITADA EN LOS LOCALESD DEL FABRICANTE CON OBJETO DE PODER CONTRASTAR EN CUALQUIER MOMENTO LA COINCIDENCIA DE CARACTERISTICAS DE LA PRODUCCION DE SERIE CON LAS DEL TIPO HOMOLOGADO.

SEXTO.- LAS DELEGACIONES PROVINCIALES DEL MINISTERIO DE INDUSTRIA Y ENERGIA, EN SUS INSPECCIONES PERIODICAS, COMPROBARAN QUE SE CUMPLE LO DISPUESTO EN LA RESOLUCION DE APROBACION DE TIPOS Y PROPONDRAN A LA SUPERIORIDAD LA RETIRADA DE LA HOMOLOGACION, EN CASO DE INCUMPLIMEINTO DE LAS CONDICIONES IMPUESTAS.

SEPTIMO.- SE DESIGNA COMO OFICIAL, A EFECTOS DE LO DISPUESTO EN LA PRESENTE ORDEN, AL LABORATORIO OFICIAL DE ELECTROTECNICA DE LA ESCUELA TECNICA SUPERIOR DE INGENIEROS INDUSTRIALES DE MADRID.

OCTAVO.- EL MINISTERIO DE INDUSTRIA Y ENERGIA PODRA NOMBRAR OTRO U OTROS LABORATORIOS OFICIALES A EFECTOS DE LO ESTABLECIDO EN ESTA ORDEN.

NOVENO.- LA PRESENTE ORDEN ENTRARA EN VIGOR AL DIA SIGUIENTE DEL DE SU PUBLICACION EN EL "BOLETIN OFICIAL DEL ESTADO".

MADRID, 21 DE OCTUBRE DE 1977.- OLIART SAUSSOL.

ANEXO 1

CARACTERISTICAS DE LOS PANELES

1. ESPECIFICACIONES GENERALES

1.1. MATERIALES.

1.1.1. LOS PANELES DEBEN SER METALICOS Y NO DEBEN PRESENTAR DEFECTOS DE FABRICACION QUE PERJUDIQUEN SU CORRECTA UTILIZACION NI SU BUENA CONSERVACION.

1.1.2. LAS PINTURAS Y RECUBRIMIENTOS DEBEN SER DE BUENA CALIDAD A FIN DE ASEGURAR LA FUNCION DE LA PLACA DE MANERA PERMANENTE, EN CONDICIONES NORMALES DE UTILIZACION.

1.1.3. LOS PANELES SERAN PINTADOS AL FUEGO O POR PROCESO SIMILAR.

1.1.4. LOS NUMEROS Y MARCAS QUE DEBEN LLEVAR LOS PANELES PUEDEN SER FIJOS EN EL MISMO PANEL O INTERCAMBIABLES, PERO EN AMBOS CASOS DEBEN SER ESTAMPADOS EN RELIEVE.

1.2. COLORIMETRIA Y FOTOMETRIA.

1.2.1. DEFINICIONES.- A LOS EFECTOS DEL PRESENTE ANEXO, SE ENTENDERA POR:

1.2.1.1. "PLACA REFLECTANTE", UN DISPOSITIVO QUE COMPORTA UNA SUPERFICIE CAPAZ DE REFLEJAR LA LUZ EN DIRECCIONES PROXIMAS A AQUELLA DE DONDE PROVIENE. ESTA PROPIEDAD SE CONSERVA POR LO QUE RESPECTA A VARIACIONES IMPORTANTES DEL ANGULO DE ILUMINACION.

1.2.1.2. "EJE DE REFERENCIA", EL DEFINIDO POR EL FABRICANTE, QUE SIRVE DE ORIGEN A LOS ANGULOS DE ILUMINACION EN LAS MEDIDAS FOTOMETRICAS Y PARA SU UTILIZACION.

1.2.1.3. "CENTRO DE REFERENCIA", EL PUNTO DE INTERSECCION DEL EJE DE REFERENCIA CON EL PLANO DE LA SUPERFICIE REFLECTANTE.

1.2.1.4. "ANGULO DE DIVERGENCIA", EL FORMADO POR LAS RECTAS QUE UNEN EL CENTRO DE REFERENCIA CON LOS CENTROS DEL RECEPTOR Y DE LA FUENTE LUMINOSA.

1.2.1.5. "ANGULO DE ILUMINACION", EL FORMADO POR EL EJE DE REFERENCIA Y LA RECTA QUE UNE EL CENTRO DE REFERENCIA CON EL CENTRO DEL PUNTO LUMINOSO.

1.2.1.6. "ANGULO DE ROTACION", EL ANGULO DE DESPLAZAMIENTO DE LA PLACA EN TORNO AL EJE DE REFERENCIA A PARTIR DE UNA POSICION DETERMINADA.

1.2.1.7. "ABERTURA ANGULAR DE LA PLACA", EL ANGULO BAJO EL CUAL SE APRECIA LA MAYOR DIMENSION DE LA SUPERFICIE APARENTE DE LA PLACA REFLECTANTE BIEN DESDE EL CNETRO DE LA FUENTE LUMINOSA O DESDE EL CENTRO DEL RECEPTOR.

1.2.1.8. "ILUMINACION DE LA PLACA", UNA EXPRESION ABREVIADA EMPLEADA CONVENCIONALMENTE PARA DESIGNAR LA ILUMINACION MEDIDA EN UN PLANO NORMAL A LOS RAYOS INCIDENTES QUE PASAN POR EL CENTRO DE REFERENCIA.

1.2.2. SIMBOLOS Y UNIDADES:

A = SUPERFICIE REFLECTANTE DE LA PLACA EN CM 2.

C = CENTRO DE REFERENCIA.

NC = EJE DE REFERENCIA.

RFR = RECEPTOR, OBSERVADOR O ELEMENTO DE MEDIDA.

CR = CENTRO DEL RECEPTOR.

SE = FUENTE DE ILUMINACION.

CS = CENTRO DE LA FUENTE DE ILUMINACION.

(SIMBOLO OMITIDO) = DIAMETRO DE LA FUENTE DE ILUMINACION DE CM.

DE = DISTANCIA DEL CENTRO CS AL CENTRO C EN M.

D'E = DISTANCIA DEL CENTRO CR AL CENTRO C EN M.

(SIMBOLO OMITIDO) = ANGULO DE DIVERGENCIA.

(SIMBOLO OMITIDO) = ANGULO DE ILUMINACIN. CON RESPECTO A LA LINEA CSC, QUE SIEMPRE SE CONSIDERA HORIZONTAL, ESTE ANGULO VA CALIFICADO PORNEA CSC, QUE PREFIJOS -(IZQUIERDA), + (DERECHA), + ANGULO VA CALIFICADO PORNEA CSC, QUE (ALTO), O - (BAJO), SEGUN LA POSICION DE LA FUENTE SE EN RELACION CON EL EJE NC CUANDO SE OBSERVA LA SUPERFICIE REFLECTANTE. POR LO QUE SE REFIERE A CUALQUIER DIRECCION DEFINIDA POR LOS ANGULOS VERTICAL Y HORIZONTAL CONVIENE NOMBRAR SIEMPRE EN PRIMER TERMINO EL ANGULO VERTICAL.

(SIMBOLO OMITIDO) = ABERTURA ANGULAR DEL ELEMENTO DE MEDIDA RR VISTO DESDE DEL PUNTO C.

ABERTURA ANGULAR DEL ELEMENTO DE MEDIDA RR VISTO (SIMBOLO OMITIDO) = ABERTURA ANGULAR DE LA FUENTE SE VISTA DESDE EL PUNTO C.

(SIMBOLO OMITIDO) = ANGULO DE ROTACION. ESTE ANGULO ES POSITIVO EN ELUNTO C.

SENTIDO DE ROTACION DE LAS DE ROTACION. ESTE ANGULO ES POSITIVO EN ELUNTO C.

AGUJAS DEL RELOJ CUANDO SE OBSERVA LA SUPERFICIE REFLECTANTE.

E = ILUMINACION DE LA PLACA EN LUX.

1.2.3. CARACTERISTICAS GENERALES:

EL FONDO DE LOS PANELES DE SEÑALIZACION DEBERA SER DE COLOR NARANJA RETRO- REFLECTANTES CON CARACTERISTICAS COLORIMETRICAS Y FOTOMETRICAS INDICADAS EN 1.2.4 Y 1.2.5.

LOS CARACTERES Y REBORDES DE SEPARACION DE LOS PANELES ERAN PINTADOS EN NEGRO MATE.

1.2.4. ESPECIFICACIONES COLORIMETRICAS:

EL COLOR NARANJA DE LOS PANELES, EN CONDICIONES DE UTILIZACION NORMAL, HABRA DE TENER COORDENADAS TRICROMATICAS LOCALIZAADAS EN LA REGION DEL DIAGRAMA COLORIMETRICO QUE SE DELIMITARA UNIENDO ENTRE SI LOS PUNTOS DE COORDENADAS SIGUIENTES:

(CUADRO OMITIDO)

1.2.5. ESPECIFICACIONES FOTOMETRICAS:

BAJO LAS CONDICIONES DE ENSAYO ESPECIFICADAS EN EL PUNTO 1.1.7 DEL ANEXO 2 EL COEFICIENTE DE INTENSIDAD LUMINOSA SERA COMO MINIMO DE 20 CANDELAS POR LUX Y METRO CUADRADO.

EL FACTOR DE LUMINOSIDAD PARA LOS COLORES RETRO-REFLECTANTES SERA (FORMULA OMITIDA).

PARA LOS COLORES RETRO-REFLECTANTES 1.3. DIMENSIONES.

1.3.1. LA FORMA DE LOS PANELES SERA RECTANGULAR, CON UNA BASE DE 400 MM., Y UNA ALTURA DE 300 MM. SE ADMITIRA UNA TOLERANCIA DE 5 MM., EN ESTAS DIMENSIONES.

1.3.2. LOS PANELES TENDRAN UN REBORDE DE COLOR NEGRO DE 15 MM., DE ANCHO.

1.3.3. LOS NUMEROS DE IDENTIFICACION DEL PELIGRO Y DE LA MATERIA ESTARAN SEPARADOS POR UNA LINEA NEGRA HORIZONTAL DE 15 MM., DE ESPESOR, SITUADA A MEDIA ALTURA.

1.3.4. LOS NUMEROS DE IDENTIFICACION ESTARAN CONSTITUIDOS POR CIFRAS DE COLOR NEGROS DE 100 MM., DE ALTO Y 15 MM., DE ESPESOR DE TRAZO.

1.3.5. EN EL ANCHO DE LOS REBORDES, LAS LINEAS NEGRAS Y ANCHO DE LOS NUMEROS DE IDENTIFICACION SE ADMITIRA UNA TOLERANCIA DE 2 MM.

1.3.6. LOS NUMEROS SE COLOCARAN CENTRADOS EN CADA ESPACIO. LA SEPARACION MINIMA ENTRE ELLOS SERA DE 20 MM.

1.3.7. EL ESPESOR DE LOS PANELES SERA TAL QUE SU SUPERFICIE REFLECTANTE SE MANTENGA PLANA EN CONDICIONES NORMALES DE UTILIZACION.

1.3.8. LAS ESQUINAS DE LOS PANELES PODRAN ESTAR REDONDEADAS MEDIANTE UN ARCO CIRCULAR DE RADIO NO INFERIOR A 10 MM.

ANEXO 2

1.1. ENSAYOS.

LAS MUESTRAS DE PANELES QUE SE PRESENTEN A HOMOLOGACION SE SOMETERAN A LOS ENSAYOS SIGUIENTES:

1.1.1. ENSAYOS DE RESISTENCIA AL AGUA.

UNA PLACA COMPLETA Y OTRA SIN CARACTERES SE MANTENDRAN DURANTE DIEZ MINUTOS EN INMERSION EN UN BAÑO DE AGUA A 25 GRADOS C +- 5 GRADOS C , ENE DIEZ MINUTOS EN POSICION HORIZONTAL, CON LAA A 25 GRADOS C +- 5 GRADOS C , ENE DIEZ MINUTOS EN SUPERFICIE REFLECTANTE HACIA ARRIBA A 20 MILIMETROS DE LA SUPERFICIE DEL AGUA. LA PRUEBA SE REPETIRA CON LA SUPERFICIE REFLECTANTE HACIA ABAJO, EN LAS MISMAS CONDICIONES. SI POR EXAMEN VISUAL SE DESCUBRE QUE EL AGUA HA PENETRADO EN LA PARTE REFLECTANTE DE LA PLACA, SE CONSIDERARA QUE NO SE HA SUPERADO LA PRUEBA. EN CASO CONTRARIO, SE COMPROBARA QUE LAS ESPECFICIACIONES FOTOMETRICAS SEÑALADAS EN EL ANEXO 1 SIGUEN CUMPLIENDOSE.

1.1.2. ENSAYOS DE RESISTENCIA A LA CORROSION.

UNA PLACA COMPLETA Y OTRA SIN CARACTERES SE SOMETERAN A LA ACCION DE UNA NIEBLA SALINA DURANTE VEINTICUATRO HORAS, A CONTINUACION SE DEJARAN SECAR LAS PLACAS DURANTE UN PERIODO DE DOS HORAS Y SE SOMETERAN DE NUEVO A LA ACCION DE LA NIEBLA SALINA DURANTE UN PERIODO DE VEINTICUATRO HORAS. LA NIEBLA SALINA SE OBTIENE PULVERIZANDO A 35 GRADOS +- 2 GRADOS C UNA SOLUCION SALINA OBTENIDAE OBTIENE DISOLVIENDO 20 +- 2 PARTES- 2 GRADOS C UNA SOLUCION SALINA OBTENIDAE OBTIENE EN VOLUMEN DE CLORURO DE SODIO EN 60 PARTES DE AGUA DESTILADA QUE NO CONTENGA MAS DE UN 0,02 DE IMPUREZAS.

INMEDIATAMENTE DESPUES DEL FINAL DE LA PRUEBA, LAS MUESTRAS NO DEBEN PRESENTAR SEÑALES DE CORROSION QUE PUEDAN AFECTAR A LA FUNCION NORMAL DE LA PLACA.

1.1.3. ENSAYOS DE RESISTENCIA A LOS ACEITES DE ENGRASE.

LA SUPERFICIE REFLECTANTE DE LA PLACA SE FROTARA LIGERAMENTE CON ALGODON EMPAPADO EN ACEITE DE ENGRASE DETERGENTE. A LOS CINCO MINUTOS APROXIMADAMENTE, SE SECARA DICHA SUPERFICIE Y SE COMPROBARA QUE SE MANTIENEN LAS ESPECIFICACIONES FOTOMETRICAS SEÑALADAS EN EL ANEXO 1.

1.1.4. ENSAYOS DE RESISTENCIA A LOS DISOLVENTES.

LOS CARACTERES PINTADOS DE NEGRO SE FROTARAN LIGERAMENTE DURANTE CINCO MINUTOS CON UN ALGODON MOJADO EN UNA MEZCLA AL 50 POR 100 DE GASOLINA DE 96 OCTANOS Y BENZOL. SE CONSIDERARA SUPERADA LA PRUEBA SI NO SE APRECIAN SIGNOS DE BORRADO O ATAQUE DE DICHOS CARACTERES.

1.1.5. ENSAYOS DE RESISTENCIA AL CALOR.

UNA PLACA COMPLETA Y OTRA SIN CARACTERES SE MANTENDRAN DURANTE DOCE HORAS CONSECUTIVAS, EN ATMOSFERA SECA, A LA TEMPERATURA DE 65 GRADOS +- 2 GRADOS C. DESPUES DE LA EN ATMOSFERA SECA, A LA TEMPERATURA DE 65 GRADOS +- 2 GRADOS C. PRUEBA NO DEBERAN APRECIARSE VISUALMENTE DEFORMACIONES NOTABLES NI FISURAS, ESPECIALMENTE EN LA SUPERFICIE REFLECTANTE.

A CONTINUACION SE COMPROBARA QUE SE MANTIENEN LAS ESPECIFICACIONES COLORIMETRICAS Y FOTOMETRICAS SEÑALADAS EN EL ANEXO 1.

1.1.6. ENSAYOS DE RESISTENCIA AL FUEGO.

SE SOMETERAN DOS MUESTRAS A LA ACCION DEL FUEGO DURANTE QUINCE MINUTOS EN LAS CONDICIONES QUE SE DETALLAN A CONTINUACION:

A) HOGAR DE QUEMADO: FORMADO POR UNA ARTESA CIRCULAR DE 720 MM. DE DIAMETRO Y 150 MM. DE ALTURA, CONTENIENDO 50 LITROS DE GASOLINA DE 96 OCTANOS.

B) LAS DOS MUESTRAS A QUEMAR SE COLOCARAN DE FORMA QUE EL BORDE INTERIOR DEL PANEL QUEDE A UNA ALTURA DE 500 MM. DEL BORDE SUPERIOR DE LA ARTES A Y CENTRADO CON EL RECIPIENTE.

C) EL SITIO DONDE SE REALICE LA PRUEBA ESTARA ADECUADAMENTE PROTEGIDO DE CORRIENTES DE AIRE.

D) AL CABO DE QUINCE MINUTOS SE RETIRARAN LAS MUESTRAS DE LA LLAMA. LOS CARACTERES DE AMBAS MUESTRAS DEBERAN SER CLARAMENTE LEGIBLES A UNA DISTANCIA DE 5 METROS.

E) EN LOS PANELES DE NUMEROS INTERCAMBIABLES NO SE ADMITIRA UN DESPLAZAMIENTO DE LOS MISMOS QUE PUEDA ALTERAR SU ORDEN DE IDENTIFICACION.

1.1.7. ENSAYOS DE COLORIMETRIA Y FOTOMETRIA.

LA SUPERFICIE REFLECTANTE DE LA MUESTRA SE ILUMINARA CON UN PATRON C DE LA CIE BAJO UN ANGULO DE ILUMINACION DE 5 GRADOS Y DIVERGENCIA DE 0,2 GRADOS.

LA CIE EN LAS CONDICIONES ANTERIORES LAS COORDENADAS TRICROMATICAS DEL FLUJO LUMINOSO REFLEJADO DEBEN SITUARSE EN LOS LIMITES INDICADOS EN EL APARTADO 1.2.4. DEL ANEXO 1, Y LA INTENSIDAD LUMINOSA SERA COMO MINIMO IGUAL AL VALOR DADO EN EL APARTADO 1.2.5. DEL MISMO ANEXO.

ANEXO 3

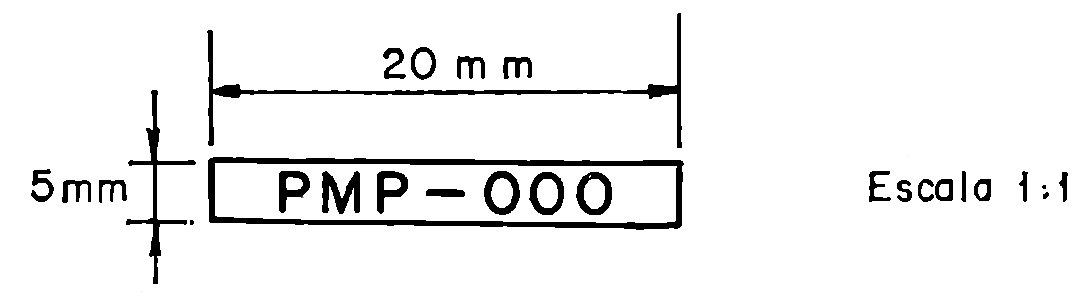

MODELO DE CONTRASEÑA DE HOMOLOGACION

(DIBUJO OMITIDO)

EÑA DE HOMOLOGACION
